专利号: 2021228050863
申请人: 刘志刚
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

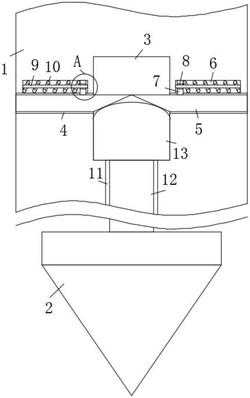

1.一种水泥搅拌桩桩机钻头稳定装置,包括一个桩柱(1),其特征在于,所述桩柱(1)的下端固定安装有一个钻头(2),所述桩柱(1)的内部开设有一个驱动腔(3),所述驱动腔(3)的相对腔壁上贯穿开设有两个固定孔(4),两个所述固定孔(4)内均滑动连接有一块固定板(5),两块所述固定板(5)的其中一端均贯穿延伸至驱动腔(3)内,两个所述固定孔(4)的上端孔壁上均开设有一个滑槽(6),两个所述滑槽(6)内均滑动连接有一块滑块(7),两块所述滑块(7)的下端均贯穿延伸至两个固定孔(4)内,且两块所述滑块(7)的下端分别固定连接在两块固定板(5)的上表面,且两块所述滑块(7)位于滑槽(6)内的一端均贯穿开设有一个滑孔(8),对应两个所述滑孔(8)位置的两个滑槽(6)槽壁上均固定连接有一根滑杆(9),且两根所述滑杆(9)的杆壁上均套设有一根弹簧(10),两根所述弹簧(10)的其中一端分别与两块滑块(7)相抵,两根所述弹簧(10)远离滑块(7)的一端分别与两个滑槽(6)的槽壁相抵,所述驱动腔(3)的下端腔壁上贯穿开设有一个顶升孔(11),所述顶升孔(11)内滑动连接有一根顶升杆(12),所述顶升杆(12)的上端贯穿延伸至驱动腔(3)内且固定连接有一块顶升块(13),所述顶升杆(12)的下端贯穿延伸至桩柱(1)外且与钻头(2)固定连接。2.根据权利要求1所述的一种水泥搅拌桩桩机钻头稳定装置,其特征在于:两根所述固定板(5)位于驱动腔(3)内的一端下表面均呈倾斜状设置。3.根据权利要求1所述的一种水泥搅拌桩桩机钻头稳定装置,其特征在于:所述顶升块(13)的上表面呈圆弧状设置,且所述顶升块(13)的上表面分别与两块固定板(5)的倾斜面相抵。4.根据权利要求1所述的一种水泥搅拌桩桩机钻头稳定装置,其特征在于:两块所述滑块(7)分别通过两个滑孔(8)滑动连接在两根滑杆(9)上。5.根据权利要求1所述的一种水泥搅拌桩桩机钻头稳定装置,其特征在于:所述驱动腔(3)与顶升块(13)均呈矩形设置。
