专利号: 2021228197092
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

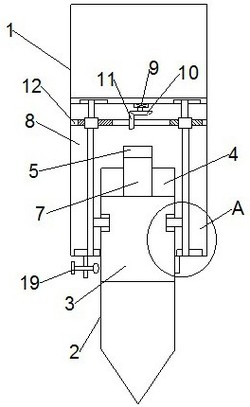

1.一种钻头可拆卸的石油钻井装置,包括钻井本体和钻头,其特征在于,所述钻头顶部设有安装卡块,安装卡块与钻井本体底部设有的安装槽限位设置,安装槽内顶壁设有限位卡槽,限位卡槽与安装卡块顶端的限位卡扣卡接设置,所述钻井本体内还设有工作腔,工作腔内顶壁设有正反转电机,正反转电机输出轴连接有主动锥齿轮,主动锥齿轮啮合有从动锥齿轮,从动锥齿轮连接有从动转轴,从动转轴与工作腔内侧壁转动连接设置;

从动转轴上设有正螺纹区、反螺纹区,正螺纹区、反螺纹区上螺纹连接有螺纹块,螺纹块下部设有稳定动柱,稳定动柱上设有卡位块,卡位块穿过工作腔与安装卡块上的卡位槽卡接设置,所述钻井本体外底壁对称设有固定器,两个固定器用于安装卡块的固定设置。

2.根据权利要求1所述的一种钻头可拆卸的石油钻井装置,其特征在于,所述正螺纹区、反螺纹区的螺纹相反。

3.根据权利要求1所述的一种钻头可拆卸的石油钻井装置,其特征在于,所述工作腔内顶壁于正螺纹区、反螺纹区的范围内设有稳定限位槽,稳定限位槽内滑动设有稳定限块,稳定限块与螺纹块连接。

4.根据权利要求1所述的一种钻头可拆卸的石油钻井装置,其特征在于,所述工作腔内底壁还设有辅助槽,稳定动柱滑动设置在辅助槽内。

5.根据权利要求1所述的一种钻头可拆卸的石油钻井装置,其特征在于,所述固定器包括固定安装柱,固定安装柱设置在钻井本体外底壁,固定安装柱上螺纹设有丝杆,丝杆一端设有固定盘,另一端设有拧手,两个固定盘用于安装卡块的固定。

6.根据权利要求5所述的一种钻头可拆卸的石油钻井装置,其特征在于,所述固定盘的形状为圆形。
