专利号: 2021228264453
申请人: 苏州景呈纺织后整理股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

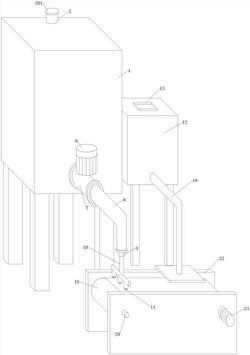

1.一种涤纶面料涂层喷涂装置,其特征在于:包括储料罐,所述储料罐包括罐体(1)、进料口(2)、竖杆(3)、搅拌棍(301)、橡胶圈(401)、第一传动轴(501)、第一电机(5)以及电机箱(4),所述储料罐连接喷涂装置,所述喷涂装置包括输料管(6)、管道增压泵(7)、管道电机(8)、连接管(9)、喷涂管(10)以及压力喷头(11),所述喷涂装置前方设置速干装置,所述速干装置包括净风室(12)、进风口(13)、第一过滤网(14)、第二过滤网(1401)、离心风机(15)、送风管道(16)以及排风网(17),所述喷涂装置和速干装置的下方设置传送装置,所述传送装置包括挡板(22)、第二电机(21)、第二传动轴、转杆(20)、主动轮(19)、从动轮(1901)以及传送带(18)。

2.根据权利要求1所述的一种涤纶面料涂层喷涂装置,其特征在于:所述进料口(2)固定安装在罐体(1)顶部,所述进料口(2)顶端对应安装防尘盖(201),所述电机箱(4)固定安装在罐体(1)内部中间,所述第一电机(5)固定安装在电机箱(4)中,所述第一传动轴(501)的一端与电机固定连接,所述第一传动轴(501)的另一端固定连接竖杆(3),所述竖杆(3)表面交叉固定搅拌棍(301),所述橡胶圈(401)固定安装在电机箱(4)表面,所述竖杆(3)贯穿橡胶圈(401)与电机箱(4)顶部。

3.根据权利要求1所述的一种涤纶面料涂层喷涂装置,其特征在于:所述输料管(6)的一端贯穿罐体(1),所述输料管(6)的另一端套接在连接管(9)的一端,所述连接管(9)的另一端套接喷涂管,所述管道增压泵(7)固定安装在输料管(6)的表面,所述管道电机(8)与管道增压泵(7)固定连接,所述喷涂管(10)末端固定连接压力喷头(11)。

4.根据权利要求1所述的一种涤纶面料涂层喷涂装置,其特征在于:所述进风口(13)固定安装在净风室(12)顶部表面,所述第一过滤网(14)固定安装在进风口(13)下方表面,所述第二过滤网(1401)固定安装在离心风机(15)表面,所述离心风机(15)固定安装在净风室(12)内,所述送风管道(16)的一端与离心风机(15)固定连接,所述送风管道(16)的另一端固定安装排风网(17)。

5.根据权利要求1所述的一种涤纶面料涂层喷涂装置,其特征在于:所述传送带(18)套接主动轮(19)与从动轮(1901),所述主动轮(19)与从动轮(1901)均套接转杆(20),所述第二传动轴的一端与主动轮(19)内的转杆(20)固定连接,所述第二传动轴的另一端固定连接第二电机(21),所述转杆(20)的两端贯穿挡板(22)。

6.根据权利要求1所述的一种涤纶面料涂层喷涂装置,其特征在于:所述排风网(17)固定安装在传送带(18)靠近从动轮(1901)的一端的上方,所述压力喷头(11)固定安装在传送带(18)靠近主动轮(19)一端的上方。
