专利号: 2021228632686
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

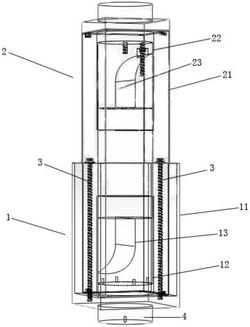

1.一种多场合剪切试验装置,其特征在于,包括上部剪切装置(2)和下部剪切装置(1),所述下部剪切装置(1)包括第一箱体(11)、第一套筒(12)和用于向上传递荷载的第一剪切加载体(13),所述第一套筒(12)套设在第一箱体(11)中,所述第一剪切加载体(13)可拆卸安装在第一套筒(12)中;

所述上部剪切装置(2)包括第二箱体(21)、第二套筒(22)和用于向下传递荷载的第二剪切加载体(23),所述第二套筒(22)套设在第二箱体中,所述第二剪切加载体(23)可拆卸安装在第二套筒(22)中;所述第一套筒(12)和第二套筒(22)相对设置,所述第一剪切加载体(13)和所述第二剪切加载体(23)错位设置;

所述第一套筒(12)与所述第一箱体(11)之间设有间隙,所述上部剪切装置(2)的下端嵌入所述间隙中。

2.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述下部剪切装置(1)和上部剪切装置(2)通过螺杆(3)连接,所述螺杆(3)的下端与第一箱体(11)的底部固定连接,螺杆(3)的上端与第二箱体(21)的底部活动连接;

所述第一箱体(11)内部带一个上部开口的四方体且在四方体的两侧设有钢板(14),在所述四方体底部的一对对角处设有两根短柱(15),在四方体底部的另一对对角处设有两个螺纹孔(16),所述螺纹孔(16)与所述螺杆(3)下端连接。

3.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第一套筒(12)内部设有至少两根短柱(15),所述第一剪切加载体(13)的底部带有与所述短柱(15)对应连接的孔。

4.根据权利要求2所述的一种多场合剪切试验装置,其特征在于,所述第二箱体(21)为向下开口的四方体,在所述第二箱体(21)两侧的下端分别向外延伸出一个与所述螺杆(3)上端连接的孔。

5.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第二套筒(22)内部设有螺纹柱(221),所述第二剪切加载体(23)的上部带有与所述螺纹柱(221)对应连接的孔。

6.根据权利要求2所述的一种多场合剪切试验装置,其特征在于,所述第一箱体(11)的底部设有支撑圆台(4)。

7.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第一剪切加载体(13)的加载截面为半圆,所述第二剪切加载体(23)的加载截面为半圆。

8.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第一剪切加载体(13)的加载截面为圆环,所述第二剪切加载体(23)的加载截面为圆环。

9.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第一剪切加载体(13)的加载截面为圆形,所述第二剪切加载体(23)的加载截面为圆形。

10.根据权利要求1所述的一种多场合剪切试验装置,其特征在于,所述第一箱体(11)的宽度大于所述第二箱体(21)的宽度。
