专利号: 2021228982478
申请人: 南阳通安防爆电机电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

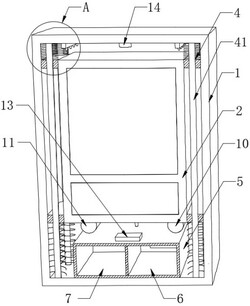

1.一种正压通风防爆电气控制箱,包括隔热箱(1)和正压防爆电气控制箱本体(2),其特征在于,所述正压防爆电气控制箱本体(2)通过减震缓冲组件(4)活动设置在隔热箱(1)的内部,所述隔热箱(1)的一侧铰接有密封的箱门(3),所述隔热箱(1)内壁底端的中部固定设有存储盒(5),所述存储盒(5)的内部通过隔板分隔为第一内腔(6)和第二内腔(7),所述第一内腔(6)的内部注有冷却油,所述第二内腔(7)的内部存储有二氧化碳气体,所述存储盒(5)顶端的两边分别固定安装有油泵(10)和气泵(11),所述正压防爆电气控制箱本体(2)的另一侧设有与油泵(10)相配合的换热降温组件(8),所述隔热箱(1)内壁的顶端固定设有与气泵(11)相配合的灭火组件(9)。

2.根据权利要求1所述的一种正压通风防爆电气控制箱,其特征在于:所述减震缓冲组件(4)包括四个立柱(41)和四个连接板(42),四个所述立柱(41)分别固定设置在隔热箱(1)内部的四角,四个所述连接板(42)分别固定设置在正压防爆电气控制箱本体(2)两边侧的顶端和两边侧的底端,四个所述立柱(41)的顶部和底部分别滑动贯穿四个连接板(42)的两侧,且每个所述立柱(41)的顶部和底部均套设有弹簧(43)。

3.根据权利要求1所述的一种正压通风防爆电气控制箱,其特征在于:所述换热降温组件(8)包括罩体(81)和若干个散热鳍片(82),所述罩体(81)固定罩设在正压防爆电气控制箱本体(2)的另一侧,若干个所述散热鳍片(82)等间距固定穿插设置在正压防爆电气控制箱本体(2)的另一侧,且所述罩体(81)罩设在若干个散热鳍片(82)的外部。

4.根据权利要求3所述的一种正压通风防爆电气控制箱,其特征在于:所述油泵(10)的进口端与第一内腔(6)的内部连通,所述油泵(10)的出口端通过连接管与罩体(81)边侧的顶部连通,所述罩体(81)的底端通过连接管与第一内腔(6)的内部连通。

5.根据权利要求1所述的一种正压通风防爆电气控制箱,其特征在于:所述灭火组件(9)包括框型管(91),所述框型管(91)固定设置在隔热箱(1)内壁的顶端,所述框型管(91)的底端固定安装有若干个喷气头(92),所述气泵(11)的进口端通过连接管与第二内腔(7)的内部连通,所述气泵(11)的出口端通过连接管与框型管(91)的另一边侧固定连通。

6.根据权利要求1所述的一种正压通风防爆电气控制箱,其特征在于:所述第一内腔(6)的另一侧固定穿插设有半导体制冷片(12),所述半导体制冷片(12)的制冷面设置在第一内腔(6)的内部,所述半导体制冷片(12)的制热面设置在隔热箱(1)的外部,所述存储盒(5)顶端的中部固定设有温控开关(13),所述温控开关(13)的探头固定设置在罩体(81)的内部,所述油泵(10)和半导体制冷片(12)均通过温控开关(13)与外接电源电性连接。

7.根据权利要求1所述的一种正压通风防爆电气控制箱,其特征在于:所述隔热箱(1)内壁顶端的中部固定安装有火灾报警控制器(14),所述气泵(11)通过火灾报警控制器(14)与外接电源电性连接。
