专利号: 2021229006336
申请人: 余秀萍
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-08-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

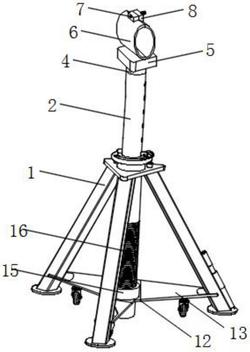

1.一种道路工程照明灯架,包括灯架主体(1),其特征在于:所述灯架主体(1)的上端设置有延伸杆(2),所述延伸杆(2)的上端设置有螺纹杆(3),所述螺纹杆(3)的外端设置有螺纹固定筒(4),所述螺纹固定筒(4)的上端设置有固定板(5),所述固定板(5)的上端设置有夹板(6),所述夹板(6)的上端设置有凸块(8),左端的所述凸块(8)的内端设置有贯穿孔(10),右端的所述凸块(8)的内端设置有内螺纹槽(9),所述内螺纹槽(9)和贯穿孔(10)的内端设置有螺纹固定杆(7),所述延伸杆(2)的下端设置有外螺纹(16),所述外螺纹(16)的外端设置有转动筒(15),所述转动筒(15)的下端设置有调节板(13),所述调节板(13)的下端设置有定位筒(14),所述定位筒(14)的外端对应调节板(13)的中央设置有第二转轴(12),所述第二转轴(12)的外端对应调节板(13)的尾端设置有第一转轴(11),所述第一转轴(11)的外端对应调节板(13)的尾端设置有贯穿槽(17)。

2.根据权利要求1所述的一种道路工程照明灯架,其特征在于:所述灯架主体(1)的上端与延伸杆(2)之间固定连接,且延伸杆(2)的上端与螺纹杆(3)之间固定连接,所述螺纹杆(3)的截面大小小于延伸杆(2)的截面大小,所述螺纹杆(3)的外端与螺纹固定筒(4)之间固定连接,且螺纹固定筒(4)的截面大小等于延伸杆(2)的截面大小,所述螺纹固定筒(4)的上端与固定板(5)之间固定连接,且固定板(5)的上端与夹板(6)的下端外表面之间固定连接。

3.根据权利要求1所述的一种道路工程照明灯架,其特征在于:所述夹板(6)的上端与凸块(8)之间固定连接,且凸块(8)的数量为两组,所述贯穿孔(10)贯穿于左端的凸块(8)的左右两端外表面,且内螺纹槽(9)贯穿于右端的凸块(8)的左右两端外表面,且内螺纹槽(9)的截面大小等于贯穿孔(10)的截面大小,所述内螺纹槽(9)和贯穿孔(10)的内端均与螺纹固定杆(7)之间活动连接。

4.根据权利要求1所述的一种道路工程照明灯架,其特征在于:所述延伸杆(2)的下端与外螺纹(16)之间固定连接,且外螺纹(16)的外端与转动筒(15)之间活动连接,且转动筒(15)的截面大小大于外螺纹(16)的截面大小,所述外螺纹(16)与调节板(13)之间活动连接,且定位筒(14)与外螺纹(16)之间固定连接。

5.根据权利要求1所述的一种道路工程照明灯架,其特征在于:所述第二转轴(12)贯穿于调节板(13)的中央,且调节板(13)之间通过第二转轴(12)活动连接,所述调节板(13)的尾端与第一转轴(11)之间贯穿连接,且调节板(13)和灯架主体(1)之间通过第一转轴(11)活动连接,且第一转轴(11)贯穿于灯架主体(1)的下端外表面,所述第一转轴(11)的数量和第二转轴(12)的数量一致,所述贯穿槽(17)内嵌于调节板(13)的尾端上下两端外表面。
