专利号: 2021229041062
申请人: 石狮市格林飞特辅料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

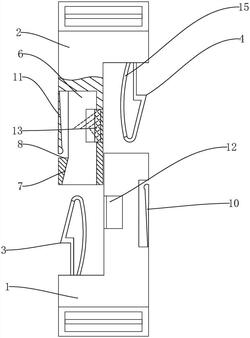

1.一种易拆耐磨插扣,包括插扣座一(1)和插扣座二(2),其特征在于:所述插扣座一(1)与插扣座二(2)为相互对称结构,所述插扣座一(1)上设置有卡勾一(3),所述插扣座二(2)上设置有用于嵌合卡勾一(3)的插扣腔二(6),所述插扣座二(2)上设置有卡勾二(4),所述插扣座一(1)上设置有用于嵌合卡勾二(4)的插扣腔一(5),所述插扣腔一(5)和插扣腔二(6)的开口处均设置有用于对卡勾一(3)和卡勾二(4)施力的滑动面(7),所述插扣腔一(5)和插扣腔二(6)内均设置有用于卡勾一(3)和卡勾二(4)复位卡紧的卡接面(8),所述插扣座一(1)和插扣座二(2)上设置有用于卡勾一(3)和卡勾二(4)脱离卡接面(8)的按压片一(10)和按压片二(11)。

2.根据权利要求1所述的一种易拆耐磨插扣,其特征在于:所述插扣座一(1)和插扣座二(2)上均开设有滑动槽(9),两个所述滑动槽(9)内分别设置有卡位钮一(12)和卡位钮二(13),所述卡位钮一(12)与插扣座一(1)滑动连接,所述卡位钮二(13)与插扣座二(2)滑动连接,所述卡位钮一(12)和卡位钮二(13)上均设置有用于容纳卡勾二(4)和卡勾一(3)变形的凹槽(19),所述卡位钮一(12)和卡位钮二(13)上均设置有用于阻止卡勾二(4)和卡勾一(3)变形的抵接面(20)。

3.根据权利要求2所述的一种易拆耐磨插扣,其特征在于:所述卡位钮一(12)和卡位钮二(13)结构相同,所述卡位钮一(12)包括卡块一(16)与卡块二(17),所述卡块一(16)上安装有两个卡接柱(14),所述卡块二(17)上开设有用于契合卡接柱(14)的卡接槽(18)。

4.根据权利要求3所述的一种易拆耐磨插扣,其特征在于:所述卡勾一(3)和卡勾二(4)接近滑动槽(9)一侧设置有支脚(15),所述支脚(15)为弓形。

5.根据权利要求1所述的一种易拆耐磨插扣,其特征在于:所述插扣座一(1)与插扣座二(2)设有固定布料的孔。

6.根据权利要求1所述的一种易拆耐磨插扣,其特征在于:所述插扣座一(1)和插扣座二(2)由POM材料制成。
