专利号: 2021229080141
申请人: 山东源楷科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

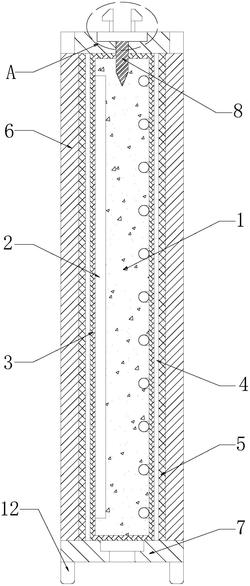

1.一种FS复合外模板现浇注混凝土无空腔保温系统,包括保温基体(1),其特征在于:所述保温基体(1)的两侧壁均开设有多个开口,且多个所述开口内均嵌设有加强筋(2),所述保温基体(1)的外部还喷涂有绝热瓷层(3),所述绝热瓷层(3)的两侧壁均通过粘接剂(4)粘接有砂浆抗裂保护网(5),两个所述砂浆抗裂保护网(5)相背离保温基体(1)的一侧均铺设有轻质混凝土层(6),所述保温基体(1)的外部还套设有限位框(7),且所述限位框(7)的前后两侧壁和顶部均开设有螺纹孔,所述螺纹孔螺纹连接有插杆(8),且所述插杆(8)的一端插入至保温基体(1)内。

2.根据权利要求1所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:所述限位框(7)的两侧分别与两个轻质混凝土层(6)相背离保温基体(1)的一侧相平齐。

3.根据权利要求1所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:所述限位框(7)的底部对称固定有两个插板(12),所述限位框(7)的顶部开设有两个与插板(12)相互配合的缺口。

4.根据权利要求1所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:位于所述保温基体(1)顶部的多个插杆(8)的另一端均固定有连接板(9),且所述连接板(9)相背离插杆(8)的一侧对称固定有两个弹性杆(10),两个所述弹性杆(10)另一端均固定有卡头(11),所述限位框(7)的底部开设有多个与卡头(11)相匹配的T型开口。

5.根据权利要求4所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:每个所述卡头(11)相背离连接板(9)一侧的侧壁开设有倾斜面。

6.根据权利要求1所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:所述限位框(7)的外壁开设有多个与连接板(9)相匹配的放置槽。

7.根据权利要求4所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:每个所述弹性杆(10)的长度均与插板(12)的高度相等。

8.根据权利要求1所述的一种FS复合外模板现浇注混凝土无空腔保温系统,其特征在于:所述保温基体(1)两侧的加强筋(2)分别呈竖直和水平设置。
