专利号: 202122910537X
申请人: 梁木权
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

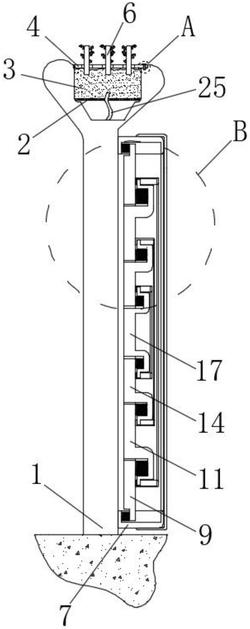

1.一种市政工程建设用隔音屏,包括隔音屏主体(1)和第一固定板面(7),其特征在于:所述隔音屏主体(1)的顶部安装有绿化机构,所述隔音屏主体(1)的背部焊接有第一固定板面(7),所述第一固定板面(7)的内部插设有第一缓冲板(9),且第一缓冲板(9)的前部四边边缘处等距焊接有第一弹簧(10),并且第一弹簧(10)的前端均与第一固定板面(7)的内壁相焊接,所述第一缓冲板(9)的内部插设插设有第二缓冲板(11),所述第一缓冲板(9)的背部焊接有第二固定板面(12),所述第二缓冲板(11)的四边均滑动连接在第二固定板面(12)的内部,所述第二缓冲板(11)的前部四边边缘处等距焊接有第二弹簧(13),且第二弹簧(13)的前端均与第一缓冲板(9)的表面相焊接,所述第二缓冲板(11)的内部插设有第三缓冲板(14),所述第二缓冲板(11)的背部焊接有第三固定板面(15),所述第三缓冲板(14)的前部四边均滑动连接在第二缓冲板(11)的内部,所述第三缓冲板(14)的前部四边边缘处等距焊接有第三弹簧(16),且第三弹簧(16)的前端均与第二缓冲板(11)相焊接,所述第三缓冲板(14)的内部插设有第四缓冲板(17),所述第三缓冲板(14)的背部焊接有第四固定板面(18),所述第四缓冲板(17)的四边均滑动连接在第四固定板面(18)的内部,所述第四缓冲板(17)的前部四边边缘处等距焊接有第四弹簧(19),且第四弹簧(19)的前端均与第三缓冲板(14)的表面相焊接,所述隔音屏主体(1)的内部安装有对接机构。

2.根据权利要求1所述的一种市政工程建设用隔音屏,其特征在于:所述绿化机构包括渗漏板(2),所述隔音屏主体(1)的内部横向插接有渗漏板(2),且渗漏板(2)的顶部设置有土壤(3),所述隔音屏主体(1)的顶部铰接有盖板(4),且盖板(4)的顶端通过螺纹竖向贯穿插设有锁定杆(5),并且锁定杆(5)的底端通过螺纹插设在隔音屏主体(1)的顶部,所述土壤(3)的内部设置有植被(6),且植被(6)的顶端穿过盖板(4)延伸至盖板(4)的外部,所述渗漏板(2)的内部插设有棉绳(25),且棉绳(25)的顶端设置在土壤(3)的内部,所述棉绳(25)的底端与隔音屏主体(1)的内部底面相抵。

3.根据权利要求1所述的一种市政工程建设用隔音屏,其特征在于:所述第一固定板面(7)的表面固定连接有防护罩(8)。

4.根据权利要求1所述的一种市政工程建设用隔音屏,其特征在于:所述对接机构包括转杆(20),所述 隔音屏主体(1)的右侧通过轴承横向插设有转杆(20),所述隔音屏主体(1)的内部通过轴承竖向插设有轴杆(21),且轴杆(21)的底端通过锥形齿轮与转杆(20)的左端相连接,所述隔音屏主体(1)的右侧等距插设有三组对接杆(22),且对接杆(22)的左端均通过螺纹插设有传动杆(23),并且传动杆(23)的左端均通过锥形齿轮与轴杆(21)相连接,所述隔音屏主体(1)的左侧等距插设有三组对接套(24)。

5.根据权利要求4所述的一种市政工程建设用隔音屏,其特征在于:所述转杆(20)的表面均处于隔音屏主体(1)的内部,所述转杆(20)的右侧表面距离隔音屏主体(1)与其的同侧表面两毫米。

6.根据权利要求4所述的一种市政工程建设用隔音屏,其特征在于:三组所述对接杆(22)远离轴杆(21)的一端均呈圆弧形,三组所述对接套(24)的开口边长较对接杆(22)的侧纵截面边长长一厘米。
