专利号: 2021229407327
申请人: 郑成益
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

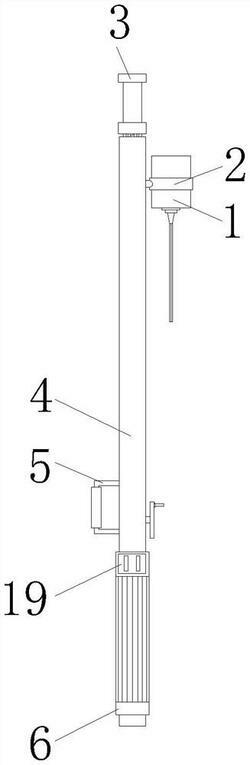

1.一种林业种植用砍伐装置,包括举升杆(4),其特征在于:所述举升杆(4)背面的上端固定连接有立杆(12),所述立杆(12)的上端固定连接有上夹板(3),所述举升杆(4)内腔两侧的上端之间固定安装有步进电机(14),所述步进电机(14)的输出端固定安装有螺纹套(15),所述螺纹套(15)的内表面螺纹连接有螺纹杆(8),所述螺纹杆(8)的顶部固定连接有弧形夹板(7),所述举升杆(4)内腔的上端且位于步进电机(14)的下方通过轴承活动连接有第二转轴(13),所述第二转轴(13)的左端固定安装有第二同步轮(10),所述第二转轴(13)的右侧固定连接有固定环(2),所述固定环(2)的内腔固定安装有电链锯(1),所述举升杆(4)内腔的下端通过轴承活动连接有第一转轴(18),所述第一转轴(18)的左端固定安装有第一同步轮(16),所述第一同步轮(16)的中端与第二同步轮(10)的中端之间传动连接有同步带(11)。

2.根据权利要求1所述的一种林业种植用砍伐装置,其特征在于:所述举升杆(4)顶部的两端均活动连接有限位杆(9),所述限位杆(9)的顶部固定连接于弧形夹板(7)的底部。

3.根据权利要求1所述的一种林业种植用砍伐装置,其特征在于:所述举升杆(4)的底部固定连接有握柄(6),所述握柄(6)的表面开设有防滑槽。

4.根据权利要求1所述的一种林业种植用砍伐装置,其特征在于:所述第一转轴(18)的右侧固定连接有转盘(17),所述转盘(17)右侧的上端通过轴承活动连接有摇把。

5.根据权利要求1所述的一种林业种植用砍伐装置,其特征在于:所述举升杆(4)外表面左侧的下端固定连接有把手(5),所述把手(5)的表面套设有防护套。

6.根据权利要求3所述的一种林业种植用砍伐装置,其特征在于:所述握柄(6)正表面的上端固定安装有控制面板(19),所述控制面板(19)的表面固定安装有控制按键。
