专利号: 2021229451993
申请人: 余彩梅
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

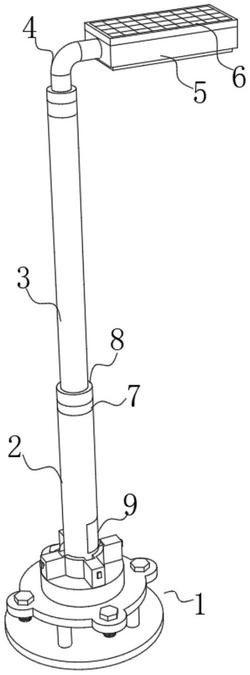

1.一种便于组装的景观LED节能照明灯具,其特征在于:包括安装底座(1)、第一支撑杆(2)、第二支撑杆(3)和led灯外壳(5),所述第一支撑杆(2)底部与安装底座(1)固定连接,所述第一支撑杆(2)的顶端固定有连接板(7),所述第二支撑杆(3)的底端固定有螺纹筒(8),所述led灯外壳(5)一侧固定连接有安装杆(4),所述安装杆(4)一端固定有一同样的螺纹筒(8),所述第二支撑杆(3)的顶端固定有一同样的连接板(7),所述连接板(7)和螺纹筒(8)固定连接;

所述安装底座(1)包括固定板(101),所述固定板(101)上表面固定有圆板(105),所述圆板(105)上表面固定有功能板(106),所述功能板(106)周侧面呈环状固定有四个侧板(107),所述功能板(106)上表面开设有圆槽(108),所述圆槽(108)的内侧壁呈环状开设有四个让位槽(109),所述侧板(107)的内部开设有滑槽(110),所述滑槽(110)内滑动连接有滑块(112),所述滑块(112)一侧设有第一斜切面(113),所述滑块(112)另一侧固定有导向柱(115),所述导向柱(115)一端贯穿侧板(107)且固定有拉板(116),所述滑块(112)与滑槽(110)的槽底之间固定有弹簧(114),所述圆板(105)的上表面开设有卡槽(111);

所述第一支撑杆(2)的底端周侧面呈环状固定有四个挤压块(14),且第一支撑杆(2)的底端固定有卡接筒(16),所述挤压块(14)一侧设有第二斜切面(15)。

2.根据权利要求1所述的一种便于组装的景观LED节能照明灯具,其特征在于,所述led灯外壳(5)上表面固定安装有太阳能电池板(6),所述太阳能电池板(6)与led灯外壳(5)内的控制电路电性连接。

3.根据权利要求1所述的一种便于组装的景观LED节能照明灯具,其特征在于,所述螺纹筒(8)的下表面固定有环形板(10),所述连接板(7)上表面开设有环形槽(12),且连接板(7)上表面固定连接筒(11),所述连接筒(11)与螺纹筒(8)螺纹连接,所述环形板(10)位于环形槽(12)且与环形槽(12)转动连接,所述螺纹筒(8)与连接板(7)一端均开设有通槽(13)。

4.根据权利要求1所述的一种便于组装的景观LED节能照明灯具,其特征在于,所述固定板(101)下表面固定有四个加强柱(102),所述加强柱(102)的底端固定有预埋板(103),所述固定板(101)上适配有四个安装螺钉(104)。

5.根据权利要求1所述的一种便于组装的景观LED节能照明灯具,其特征在于,所述卡接筒(16)位于卡槽(111)内且与卡槽(111)滑动连接,所述第一支撑杆(2)位于圆槽(108)内且与圆槽(108)滑动连接。

6.根据权利要求1所述的一种便于组装的景观LED节能照明灯具,其特征在于,所述挤压块(14)位于让位槽(109)内且与让位槽(109)滑动连接,所述第一斜切面(113)与第二斜切面(15)滑动接触,所述弹簧(114)环绕在导向柱(115)周侧面,所述第一支撑杆(2)、第二支撑杆(3)和安装杆(4)均为中空结构,所述第一支撑杆(2)一侧设有检修门(9)。
