专利号: 2021229455477
申请人: 林腾昊
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

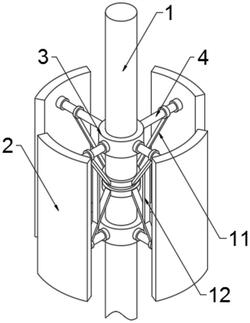

1.一种风力发电用叶片固定装置,包括垂直轴(1),其特征在于,所述垂直轴(1)的顶部呈环形阵列等间隔设置有多个弧形扇叶(2),所述垂直轴(1)的外壁间隔固定穿插连接有两个第一连接环(3),两个所述第一连接环(3)的外壁均呈环形阵列等间隔固定连接有多个内螺纹套(6),多个所述弧形扇叶(2)内侧的顶部和底部均固定连接有轴承套(5),所述轴承套(5)的内腔固定连接有轴承(7),所述轴承(7)的内腔固定穿插连接有连接轴(4),所述连接轴(4)外壁的端部开设有外螺纹槽(8),所述连接轴(4)通过外螺纹槽(8)与对应位置处的内螺纹套(6)螺纹穿插连接。2.根据权利要求1所述的一种风力发电用叶片固定装置,其特征在于,所述垂直轴(1)的外壁且位于两个第一连接环(3)之间位置处间隔固定穿插连接有两个第二连接环(9),两个所述第二连接环(9)的外壁均等间隔固定连接有多个第一支撑杆(10),多个所述第一支撑杆(10)的一端均固定连接有支撑环(11),且所述支撑环(11)分别与对应位置处的连接轴(4)滑动穿插连接。3.根据权利要求2所述的一种风力发电用叶片固定装置,其特征在于,位于上下对称位置处的两个所述第一支撑杆(10)之间均设置有第二支撑杆(12),所述第二支撑杆(12)的两端分别与两个第一支撑杆(10)的外壁固定连接。4.根据权利要求1所述的一种风力发电用叶片固定装置,其特征在于,所述第一连接环(3)和第二连接环(9)的中部均活动穿插连接有紧固螺栓(14),所述紧固螺栓(14)的一端螺纹套接有紧固螺母(13),且所述紧固螺栓(14)于垂直轴(1)活动穿插连接。5.根据权利要求2所述的一种风力发电用叶片固定装置,其特征在于,所述支撑环(11)的外壁螺纹穿插连接有锁紧螺丝(15),且所述锁紧螺丝(15)的一端贯穿支撑环(11)的内壁并与连接轴(4)的外壁贴合设置。6.根据权利要求1所述的一种风力发电用叶片固定装置,其特征在于,所述连接轴(4)的外壁间隔开设有四个连接通孔,四个所述连接通孔分别与紧固螺栓(14)活动穿插连接。
