专利号: 2021229618313
申请人: 王平
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

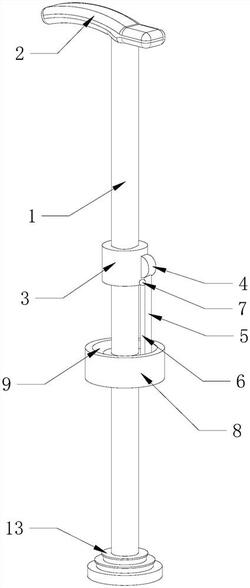

1.一种旅游用登山杖,包括主杆体(1),其特征在于:所述主杆体(1)的顶部固定安装有握把(2),所述主杆体(1)的外壁并位于中间偏上的位置固定安装有定位环(3),所述定位环(3)的外壁固定安装有定位铰链(4),所述定位铰链(4)的活动端固定连接有第一支杆(5),所述第一支杆(5)的底端通过铰链铰接有第二支杆(6),所述第二支杆(6)远离第一支杆(5)的一端固定安装有磁铁球(7),所述主杆体(1)的外壁并位于定位环(3)下方的位置套接有支撑环体(8),所述支撑环体(8)的顶部开设有防脱卡槽(9),所述主杆体(1)的底端设置有防滑装置。

2.根据权利要求1所述的一种旅游用登山杖,其特征在于:所述防滑装置包括安装腔(10)、定向滑槽(11)、固定插桩(12)、定位底座(13)、第一伸缩卡环(14)、第二伸缩卡环(15)和防滑突刺(16),所述安装腔(10)开设在主杆体(1)的底部,所述定向滑槽(11)开设在安装腔(10)的侧壁,所述固定插桩(12)活动插接在安装腔(10)的内部,所述定位底座(13)通过轴承与主杆体(1)的底部转动安装,所述第一伸缩卡环(14)卡接在定位底座(13)的外侧,所述第二伸缩卡环(15)卡接在第一伸缩卡环(14)的外侧,所述防滑突刺(16)与第一伸缩卡环(14)的内壁并位于靠底部的位置固定安装。

3.根据权利要求2所述的一种旅游用登山杖,其特征在于:所述安装腔(10)的外壁开设有定位凸起,定位凸起卡接在定向滑槽(11)的内部。

4.根据权利要求2所述的一种旅游用登山杖,其特征在于:所述安装腔(10)的外壁开设有螺纹槽,所述定位底座(13)的内壁开设有相适配的螺纹环。

5.根据权利要求1所述的一种旅游用登山杖,其特征在于:所述主杆体(1)的外壁并位于定位环(3)下侧的位置开设有螺纹环,所述支撑环体(8)的内壁开设有相适配的螺纹槽。

6.根据权利要求1所述的一种旅游用登山杖,其特征在于:所述支撑环体(8)的顶端并位于防脱卡槽(9)外侧的高度大于防脱卡槽(9)内侧的高度。
