专利号: 2021229931882
申请人: 南通通容电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

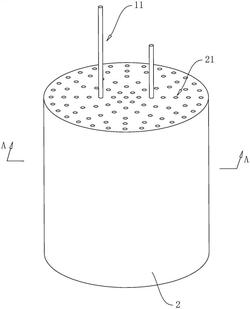

1.一种防爆的电容器,包括电容器本体(1)和设置于电容器本体(1)一端的引脚(11);

其特征在于:所述电容器本体(1)远离引脚(11)的一端贯穿设置有泄压孔(12),所述电容器本体(1)外部设置有防护壳(2);所述电容器本体(1)外侧壁环绕泄压孔(12)设置有泄压筒(3),所述泄压筒(3)远离电容器本体(1)的一端与防护壳(2)内侧壁相连;所述泄压筒(3)外周壁贯穿设置有多个导气孔(31),所述泄压筒(3)内部设置有用于在电容器本体(1)内气压过大时排出气体的泄压组件(4)。

2.根据权利要求1所述的一种防爆的电容器,其特征在于:所述泄压组件(4)包括密封板(41)和伸缩件(42);所述密封板(41)贴合于电容器本体(1)设有泄压孔(12)的侧壁,以用于封闭泄压孔(12);所述伸缩件(42)其中一端连接于密封板(41),所述伸缩件(42)另一端连接于防护壳(2)内侧壁。

3.根据权利要求2所述的一种防爆的电容器,其特征在于:所述伸缩件(42)内穿设有导向杆(421),所述密封板(41)贯穿设置有供导向杆(421)穿过的导向孔(411);所述导向杆(421)一端与防护壳(2)内侧壁相连,所述导向杆(421)另一端与电容器本体(1)外侧壁相连。

4.根据权利要求1所述的一种防爆的电容器,其特征在于:所述泄压筒(3)外周壁且远离导气孔(31)的一端转动设置有转动套(32),所述转动套(32)外周壁设置有桨叶(321),所述电容器本体(1)靠近泄压筒(3)的侧壁设置有用于驱动转动套(32)转动的驱动件(13)。

5.根据权利要求1所述的一种防爆的电容器,其特征在于:所述防护壳(2)远离泄压筒(3)的侧壁贯穿设置有多个排气孔(21),所述防护壳(2)与电容器本体(1)设置有引脚(11)的侧壁之间设置有用于覆盖排气孔(21)的过滤件(22)。

6.根据权利要求5所述的一种防爆的电容器,其特征在于:所述电容器本体(1)外周壁环绕设置有多个散热片(14),每一所述散热片(14)均与防护壳(2)内侧壁相连,每一所述散热片(14)均位于过滤件(22)与桨叶(321)之间。

7.根据权利要求4所述的一种防爆的电容器,其特征在于:所述电容器本体(1)靠近泄压筒(3)的侧壁设置有控制盒(15),所述控制盒(15)内设置有用于控制驱动件(13)启停的控制件(5)。

8.根据权利要求7所述的一种防爆的电容器,其特征在于:所述控制件(5)包括设置于控制盒(15)内用于测量电容器本体(1)温度的温度传感器(51)和设置于控制盒(15)内用于接收温度传感器(51)输出信号的控制器(52);当所述温度传感器(51)检测电容器本体(1)温度高于预定值时,所述温度传感器(51)输出高温信号至控制器(52),所述控制器(52)响应后控制驱动件(13)运作。
