专利号: 2021230315608
申请人: 郑舒婷
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

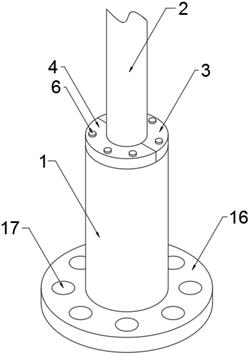

1.一种风力发电机用安装底座,包括支撑柱(2),其特征在于,所述支撑柱(2)的底部滑动套接有圆柱管(1),所述支撑柱(2)的底部且位于圆柱管(1)的内腔位置处设置有限位机构,所述圆柱管(1)顶端的两侧分别设置有第一弧形夹板(3)和第二弧形夹板(4),且所述第一弧形夹板(3)和第二弧形夹板(4)分别与支撑柱(2)的外壁活动卡接,所述第一弧形夹板(3)和第二弧形夹板(4)的顶端均通过分间隔开设的固定通孔(5)活动穿插连接有紧固螺栓(6),多个所述紧固螺栓(6)的外壁分别与圆柱管(1)顶端开设的螺纹槽螺纹穿插连接。

2.根据权利要求1所述的一种风力发电机用安装底座,其特征在于,所述第一弧形夹板(3)的两端均开设有定位开槽(7),所述第二弧形夹板(4)的两端均固定连接有定位卡块(8),所述定位卡块(8)与对应位置的定位开槽(7)活动穿插连接。

3.根据权利要求1所述的一种风力发电机用安装底座,其特征在于,所述限位机构包括环形固定板(10)和环形支撑板(12),所述环形支撑板(12)固定连接于圆柱管(1)内腔的顶部,所述环形固定板(10)与支撑柱(2)的底部固定穿插连接,所述环形固定板(10)的底端与环形支撑板(12)的顶端贴合设置。

4.根据权利要求3所述的一种风力发电机用安装底座,其特征在于,所述环形固定板(10)的顶端固定连接有第一缓冲弹簧(11),所述第一缓冲弹簧(11)的顶端固定连接有环形活动板(9),且所述环形活动板(9)和第一缓冲弹簧(11)分别与支撑柱(2)的外壁活动穿插连接。

5.根据权利要求1所述的一种风力发电机用安装底座,其特征在于,所述圆柱管(1)内腔的底端固定连接有第二缓冲弹簧(15),所述第二缓冲弹簧(15)的顶端固定连接有限位底座(13),所述限位底座(13)的顶端开设有与支撑柱(2)的底端活动穿插连接的限位卡槽(14)。

6.根据权利要求1所述的一种风力发电机用安装底座,其特征在于,所述圆柱管(1)外壁的底部固定连接有连接法兰(16),所述连接法兰(16)顶端的边侧呈环形阵列等间隔开设有多个连接通孔(17)。
