专利号: 2021230402998
申请人: 南安市祥发消防设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

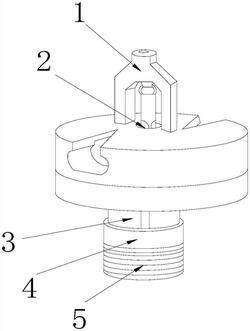

1.一种快速准确报警洒水喷头,其结构包括:吊装机架(1)、热敏溅水盘(2)、水管体(3)、合金套筒(4)、螺纹柱筒(5),其特征在于:所述热敏溅水盘(2)嵌套于吊装机架(1)的底部下,所述热敏溅水盘(2)与水管体(3)扣合在一起,所述合金套筒(4)与螺纹柱筒(5)焊接成一体,所述水管体(3)插嵌在合金套筒(4)的顶部上;

所述热敏溅水盘(2)设有瓣刷喷头座(21)、角槽溅水盘(22)、蜂鸣热敏器(23)、热敏通管(24);

所述热敏通管(24)插嵌在瓣刷喷头座(21)的前侧,所述角槽溅水盘(22)嵌套于瓣刷喷头座(21)的前侧,所述蜂鸣热敏器(23)安装于热敏通管(24)的内部,所述角槽溅水盘(22)嵌套于吊装机架(1)的底部下。

2.根据权利要求1所述的一种快速准确报警洒水喷头,其特征在于:所述瓣刷喷头座(21)由垫刷弯板(211)、分口喷头槽(212)、洒水环框盘(213)组成,所述垫刷弯板(211)设有两个并且分别紧贴于洒水环框盘(213)内部的上下两侧,所述分口喷头槽(212)设有两个以上并且围绕洒水环框盘(213)的圆心嵌套成一体。

3.根据权利要求1所述的一种快速准确报警洒水喷头,其特征在于:所述蜂鸣热敏器(23)由热敏芯管(231)、单片机板座(232)、蜂鸣器(233)、扩音罩槽(234)组成,所述热敏芯管(231)安装于单片机板座(232)的前侧,所述蜂鸣器(233)设有两个并且分别嵌套于单片机板座(232)的左右两侧,所述蜂鸣器(233)与扩音罩槽(234)扣合在一起。

4.根据权利要求1所述的一种快速准确报警洒水喷头,其特征在于:所述吊装机架(1)为倒凹型门架顶压内芯管的架体结构。

5.根据权利要求1所述的一种快速准确报警洒水喷头,其特征在于:所述角槽溅水盘(22)为上下带等腰三角槽的复合罩盘结构。

6.根据权利要求2所述的一种快速准确报警洒水喷头,其特征在于:所述分口喷头槽(212)为耳板型架片插接喷头口的复合喷嘴结构。

7.根据权利要求3所述的一种快速准确报警洒水喷头,其特征在于:所述扩音罩槽(234)为上下带弧边弯板成叶片瓣状的罩体结构。
