专利号: 2021230432230
申请人: 安迪
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

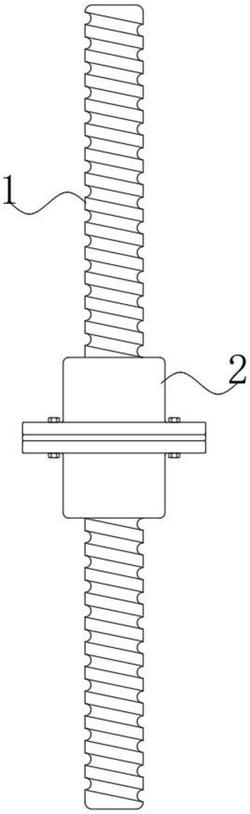

1.一种可预紧机床滚珠丝杠,包括丝杆(1),其特征在于:所述丝杆(1)上螺纹安装有预紧螺母(2),所述预紧螺母(2)的结构中包含有第一圆螺母(3)与第二圆螺母(4),所述第一圆螺母(3)的底部固定安装有第一法兰(5),所述第二圆螺母(4)的顶部固定安装有第二法兰(6),所述第一法兰(5)与第二法兰(6)可拆卸式连接,且第一法兰(5)与第二法兰(6)之间夹装有弹性垫圈(7)。

2.根据权利要求1所述的一种可预紧机床滚珠丝杠,其特征在于:所述第一法兰(5)上开设有第一锁紧孔(11),所述第二法兰(6)上开设有第二锁紧孔(14),所述弹性垫圈(7)上开设有第三锁紧孔,所述第一锁紧孔(11)、第二锁紧孔(14)与第三锁紧孔同轴对位。

3.根据权利要求1或2所述的一种可预紧机床滚珠丝杠,其特征在于:所述预紧螺母(2)的结构中还包含有螺杆(8),所述螺杆(8)穿插于第一锁紧孔(11)、第二锁紧孔(14)与第三锁紧孔内,且螺杆(8)的两端凸出,所述螺杆(8)的两端均螺纹安装有锁紧螺母(9)。

4.根据权利要求1所述的一种可预紧机床滚珠丝杠,其特征在于:所述第一法兰(5)上开设有第一安装孔(12),所述第二法兰(6)上开设有第二安装孔(15),所述弹性垫圈(7)上开设有第三安装孔,所述第一安装孔(12)、第二安装孔(15)与第三安装孔同轴对位。

5.根据权利要求1所述的一种可预紧机床滚珠丝杠,其特征在于:所述第一法兰(5)的底部开设有第一圆形槽(10),所述第一圆形槽(10)于第一法兰(5)的底部居中设置,所述第二法兰(6)的顶部开设有第二圆形槽(13),所述第二圆形槽(13)于第二法兰(6)的顶部居中设置。

6.根据权利要求1或5所述的一种可预紧机床滚珠丝杠,其特征在于:所述弹性垫圈(7)的顶部设置有第一凸起部分(16),所述第一凸起部分(16)位于第一圆形槽(10)的内部,所述弹性垫圈(7)的底部设置有第二凸起部分(17),所述第二凸起部分(17)位于第二圆形槽(13)的内部。
