专利号: 2021230433318
申请人: 上海诚羿五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

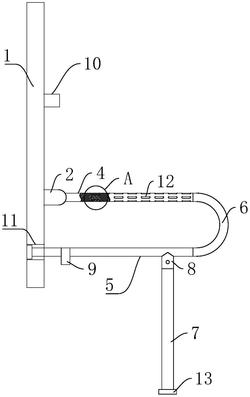

1.一种无障碍安全扶手,其特征在于:包括固定板(1);所述固定板(1)固定安装在墙壁上;所述固定板(1)上设置有两个安装块(2);两个所述安装块(2)之间转动连接有转动杆(3);所述转动杆(3)固定连接有扶手机构;所述扶手机构包括上扶手(4)、下扶手(5)、U形杆(6)和扶手固定杆(7),所述上扶手(4)包括连接杆一(401)和连接杆二(402);所述连接杆一(401)的一端与所述连接杆二(402)的一端转动连接;所述连接杆一(401)的另一端与所述转动杆(3)固定连接;所述连接杆二(402)、U形杆(6)和下扶手(5)为一体件;所述下扶手(5)的底部固定连接有转动座(8);所述扶手固定杆(7)与所述转动座(8)转动连接。2.根据权利要求1所述的一种无障碍安全扶手,其特征在于:所述连接杆一(401)的开设有圆形孔(4011),所述圆形孔(4011)的底部开设有限位凹槽(4012);所述连接杆二(402)设置有与所述圆形孔(4011)配合连接的凸出部(4021),所述凸出部(4021)的顶部设置有与所述限位凹槽(4012)配合连接的环形凸块(4022)。3.根据权利要求1所述的一种无障碍安全扶手,其特征在于:所述下扶手(5)套设有用于固定扶手固定杆(7)的卡套一(9);所述固定板(1)上设置有用于固定所述下扶手(5)的卡套二(10)。4.根据权利要求1所述的一种无障碍安全扶手,其特征在于:所述下扶手(5)长度大于所述上扶手(4)的长度,所述固定板(1)开设有供所述下扶手(5)插入的通孔(11)。5.根据权利要求1所述的一种无障碍安全扶手,其特征在于:所述连接杆二(402)的外表面设置有多个防滑凸起(12)。6.根据权利要求1所述的一种无障碍安全扶手,其特征在于:所述下扶手(5)和扶手固定杆(7)的自由端均安装有橡胶垫(13)。
