专利号: 2021230449034
申请人: 佛山市神风航空科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

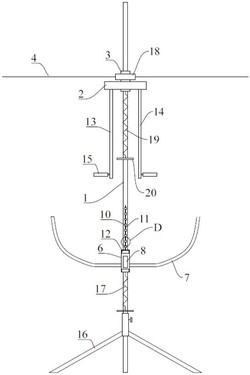

1.一种定桩直升飞行飞舞器,其特征在于:包括立杆(1),所述立杆(1)上滑动设置有横杆(2),所述横杆(2)设置有手柄,所述横杆(2)的中部设置有轴承(3),所述轴承(3)滑动穿套在所述立杆(1)上,所述轴承(3)的周围均匀转动设置有若干个叶片(4);所述叶片(4)的断面为翼型,该翼型的最大厚度位置离所述叶片(4)的前缘比离所述叶片(4)的后缘近,所述叶片(4)的上表面以及下表面至少有一面是凸形的,所有叶片(4)的前缘朝同一方向安装;所述立杆(1)的中部设置有限位板(20),限位板(20)与横杆(2)之间设置有第三弹簧(19),第三弹簧(19)套接在立杆(1);所述立杆(1)上滑动设置有套筒(6),所述套筒(6)上连接有座椅(7),所述套筒(6)上还设置有限位锁定机构。

2.根据权利要求1所述的一种定桩直升飞行飞舞器,其特征在于:所述限位锁定机构包括转板(8)以及第一弹簧(9),所述转板(8)的中部铰接在所述套筒(6)上,所述第一弹簧(9)的一端与所述套筒(6)抵接,另一端与所述转板(8)的上端内壁抵接;所述转板(8)的下端内壁设置有卡头(81),所述立杆(1)上纵向设置有若干个卡口(10),所述卡头(81)与所述卡口(10)配套使用。

3.根据权利要求2所述的一种定桩直升飞行飞舞器,其特征在于:所述套筒(6)内设置有限位柱(61),所述转板(8)的上端内壁设置有限位套(82),所述第一弹簧(9)的一端套接在所述限位柱(61)外,另一端装配在所述限位套(82)内。

4.根据权利要求3所述的一种定桩直升飞行飞舞器,其特征在于:若干个所述卡口(10)是等距排布在所述立杆(1)上,所述卡头(81)设置有倾斜状的平滑圆面(811)以及水平状的止停面(812),所述平滑圆面(811)与所述止停面(812)的连接处形成有圆角(813)。

5.根据权利要求4所述的一种定桩直升飞行飞舞器,其特征在于:所述立杆(1)的外壁纵向凹陷形成有供所述卡头(81)滑动用的导槽(11),所述导槽(11)依次连通所述卡口(10)。

6.根据权利要求1所述的一种定桩直升飞行飞舞器,其特征在于:所述座椅(7)的数量是两个,对称连接在所述套筒(6)的两侧。

7.根据权利要求6所述的一种定桩直升飞行飞舞器,其特征在于:所述套筒(6)的上端以及下端均分别设置有直线轴承(12),所述套筒(6)的内壁与所述直线轴承(12)的外圈连接,所述立杆(1)的外壁与所述直线轴承(12)的内圈连接。

8.根据权利要求1所述的一种定桩直升飞行飞舞器,其特征在于:所述手柄包括左手柄(13)以及右手柄(14),所述左手柄(13)以及右手柄(14)的结构相同、对称设置,所述左手柄(13)以及右手柄(14)上可拆卸设置有把手(15),所述左手柄(13)以及右手柄(14)上纵向等距设置有若干个装配孔,所述把手(15)连接在所述装配孔中。

9.根据权利要求1所述的一种定桩直升飞行飞舞器,其特征在于:所述立杆(1)的下端连接有支撑架(16),所述套筒(6)与所述支撑架(16)之间设置有第二弹簧(17),所述第二弹簧(17)套接在所述立杆(1)上。

10.根据权利要求1所述的一种定桩直升飞行飞舞器,其特征在于:所述叶片(4)的安装角在‑2°至4°之间。
