专利号: 2021230483815
申请人: 冯东
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

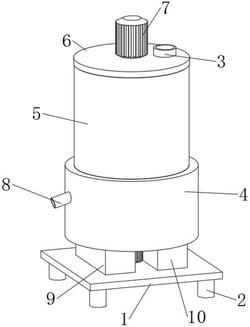

1.一种塑料加工的切粒分选装置,包括底座(1),其特征在于:所述底座(1)下端左部和下端右部均固定安装有两个支柱(2),四个所述支柱(2)呈左右对称分布,所述底座(1)上端左部固定安装有一号收集箱(9),所述底座(1)上端右部固定安装有二号收集箱(10),所述一号收集箱(9)和二号收集箱(10)上端共同安装有分选装置(4),所述分选装置(4)左端上部穿插安装有出料口(8),所述分选装置(4)上端固定安装有加工桶(5),所述加工桶(5)上端固定安装有桶盖(6),所述桶盖(6)上端中部穿插安装有切粒装置(7),所述切粒装置(7)贯穿桶盖(6)并向加工桶(5)内延伸,所述桶盖(6)上端右部开有注料口(3)。

2.根据权利要求1所述的一种塑料加工的切粒分选装置,其特征在于:所述分选装置(4)包括分选桶(46),所述分选桶(46)下端固定安装有一号电机(41),所述一号电机(41)输出端固定连接有转动柱(42),所述转动柱(42)外表面中侧套接有分选盘(43),所述转动柱(42)外表面上侧套接有若干个推杆(44),所述分选盘(43)上端开有若干个上下穿通分选孔(45),所述分选桶(46)固定在一号收集箱(9)和二号收集箱(10)上端。

3.根据权利要求2所述的一种塑料加工的切粒分选装置,其特征在于:若干个所述推杆(44)呈环形阵列分布,若干个所述推杆(44)紧贴分选盘(43),若干个所述推杆(44)和分选桶(46)内壁之间均不接触。

4.根据权利要求1所述的一种塑料加工的切粒分选装置,其特征在于:所述切粒装置(7)包括二号电机(71),所述二号电机(71)输出端固定连接有转柱(72),所述转柱(72)外表面上侧固定连接有若干个一号切割刀(73),所述转柱(72)外表面中侧固定连接有若干个二号切割刀(74),所述转柱(72)外表面下侧固定连接有推动器(75),所述二号电机(71)固定在桶盖(6)上端中部。

5.根据权利要求4所述的一种塑料加工的切粒分选装置,其特征在于:若干个所述一号切割刀(73)和若干个二号切割刀(74)呈环形阵列分布,所述一号切割刀(73)、二号切割刀(74)和加工桶(5)内壁直径均不接触。

6.根据权利要求5所述的一种塑料加工的切粒分选装置,其特征在于:所述推动器(75)包括推动块(751),所述转柱(72)下端活动连接有活动轴(752),所述推动块(751)固定在转柱(72)外表面下侧,所述推动块(751)设置为若干个,且若干个推动块(751)呈环形阵列分布。
