专利号: 2021230548491
申请人: 郭梦婷
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

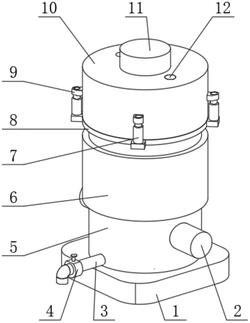

1.一种手握式浆果榨汁处理装置,包括底板(1),其特征在于:所述底板(1)的顶管固定连接有压榨箱(5),所述压榨箱(5)的两侧固定连接有定位套筒(2),所述定位套筒(2)的内部固定连接有强力马达(24),所述强力马达(24)的输出轴一端固定连接有第三电动伸缩杆(25),所述第三电动伸缩杆(25)的活塞杆一端外侧活动连接有密封板(26),所述第三电动伸缩杆(25)的活塞杆一端固定连接有粉碎装置(27),所述压榨箱(5)的内部底端固定连接有过滤板(13),所述压榨箱(5)的一端固定连接有连接管道(3),所述连接管道(3)远离压榨箱(5)的一端设有阀门(4),所述压榨箱(5)的中部外侧固定连接有手握套筒(6),所述压榨箱(5)的顶端固定连接有密封项圈(14),所述压榨箱(5)的外侧顶端固定连接有承载架(8),所述承载架(8)的顶端固定连接有第一电动伸缩杆(7),所述第一电动伸缩杆(7)的顶端固定连接有连接座(9),所述连接座(9)远离第一电动伸缩杆(7)的一端固定连接有密封盖(10),所述密封盖(10)的顶端中部固定连接有电力提供装置(11),所述密封盖(10)的顶端两侧均设有透气孔(12),所述密封盖(10)的内侧顶端中部固定连接有电力调节底座(28),所述电力调节底座(28)的内部固定连接有第一马达(29),所述第一马达(29)的底端旋转连接有谐波减速器(15),所述谐波减速器(15)的底端旋转连接有第二电动伸缩杆(16),所述第二电动伸缩杆(16)的活塞杆外侧两端均固定连接有连接板(19),所述连接板(19)的底端固定连接有透气板(22),所述透气板(22)的两侧均设有第二定位孔(23),所述第二电动伸缩杆(16)的活塞杆底端固定连接有防护外壳(20),所述防护外壳(20)的内部固定连接有第二马达(21),所述第二马达(21)的输出轴一端固定连接有研磨透气盘(17),所述研磨透气盘(17)的内部两侧均设有第一定位孔(18)。

2.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述定位套筒(2)有两个,两个所述定位套筒(2)对称分布在压榨箱(5)的两侧。

3.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述密封板(26)有两个,两个所述密封板(26)对称分布在定位套筒(2)的内部,两个所述密封板(26)的直径均等于定位套筒(2)的内径。

4.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述承载架(8)的中心线与压榨箱(5)的中心线是同一条直线,所述承载架(8)的内径等于压榨箱(5)的外径。

5.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述第一电动伸缩杆(7)有四个,四个所述第一电动伸缩杆(7)呈等间距环形阵列分布在承载架(8)的顶端。

6.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述连接板(19)有两个,两个所述连接板(19)对称分布在透气板(22)的顶端。

7.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述研磨透气盘(17)的直径等于压榨箱(5)的内径,所述研磨透气盘(17)的中心线与第二马达(21)的中心线是同一条直线。

8.根据权利要求1所述的一种手握式浆果榨汁处理装置,其特征在于:所述第一定位孔(18)和第二定位孔(23)均有两个,两个所述第一定位孔(18)对称分布在研磨透气盘(17)的内部,两个所述第二定位孔(23)对称分布在透气板(22)的内部,两个所述第一定位孔(18)之间的中心距等于两个所述第二定位孔(23)之间的中心距。
