专利号: 2021230864520
申请人: 青岛嘉华鼎基建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

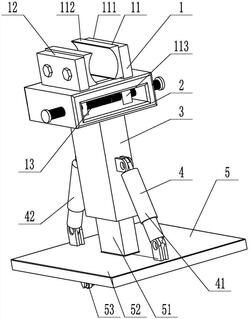

1.一种建筑用结构梁加固装置,其特征在于,包括底座(5),底座(5)上设有立柱,立柱顶端设有固定座(2),固定座(2)上设有加固夹紧组件(1);

固定座(2)包括上板(23)、下板(22)和两个侧板围成的两端开口的箱体,上板(23)上开设滑动槽,滑动槽平行于开口端设置;

加固夹紧组件(1)包括两个相对布置的夹紧夹具,夹紧夹具包括固定板(111),固定板(111)上部设有模板(112),模板(112)与结构梁外形相配合设置,固定板(111)底部设有滑板(113),滑板(113)插装于滑动槽内;

还包括丝杠组件(13),丝杠组件(13)包括丝杠(132),丝杠(132)贯穿两组夹具的滑板(113)和侧板设置,丝杠两端设有手轮;滑板(113)与丝杠(132)螺纹连接;侧板与丝杠(132)限位滑动连接。

2.根据权利要求1所述的建筑用结构梁加固装置,其特征在于,立柱包括升降立柱(51)和升降外围柱(3),升降外围柱(3)顶端连接固定座(2),升降立柱(51)套装到升降外围柱(3)内,升降立柱(51)底部连接底板(52),底板(52)和升降外围柱(3)之间设有升降支撑组件(4),底板(52)和升降外围柱(3)均与升降支撑组件(4)铰接。

3.根据权利要求2所述的建筑用结构梁加固装置,其特征在于,升降支撑组件(4)成对对称设置。

4.根据权利要求3所述的建筑用结构梁加固装置,其特征在于,升降支撑组件(4)为升降支撑液压缸。

5.根据权利要求1‑4任一项所述的建筑用结构梁加固装置,其特征在于,上板(23)上并排开设两个滑动槽,固定板(111)对应设有两个滑板(113),两个滑板(113)之间通过加强板(115)连接。

6.根据权利要求5所述的建筑用结构梁加固装置,其特征在于,固定座(2)一体成型。

7.根据权利要求5所述的建筑用结构梁加固装置,其特征在于,底板(52)底部设有滚轮(53)。
