专利号: 202123089293X
申请人: 上海九州通顺拓医疗用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

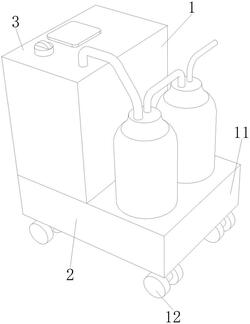

1.一种用于妇产科的腹腔镜用吸引器,包括吸引器主机(1),所述吸引器主机(1)的下表面固定连接有底座(11),所述底座(11)的下表面设置有滑动轮(12),所述吸引器主机(1)的内腔底部固定连接有工作主体(13),其特征在于:所述底座(11)的内部设置有支撑机构(2),所述吸引器主机(1)的内部设置有降噪机构(3);

所述支撑机构(2)包括有固定板(21),所述固定板(21)的上表面与底座(11)的内腔顶部固定连接,所述固定板(21)的一侧设置有螺纹杆(22)、叉形板(25)和支撑板(28);

所述降噪机构(3)包括有声波传导板(31),所述声波传导板(31)的外表面与工作主体(13)的外表面固定连接,所述声波传导板(31)的一侧设置有反向声波释放装置(32)和蜂窝降噪板(34),所述固定板(21)的外表面上固定连接有电机,所述螺纹杆(22)的一端外表面与固定板(21)的外表面活动连接,所述螺纹杆(22)的另一端外表面与底座(11)的内壁活动连接,所述电机的输出轴与螺纹杆(22)的一端固定连接。

2.根据权利要求1所述的一种用于妇产科的腹腔镜用吸引器,其特征在于:所述螺纹杆(22)的外表面上活动连接有滑板一(23)和滑板二(24),所述叉形板(25)的一端外表面分别与滑板一(23)、滑板二(24)的外表面活动连接,所述叉形板(25)的一端外表面上固定连接有定滑轮(26)。

3.根据权利要求2所述的一种用于妇产科的腹腔镜用吸引器,其特征在于:所述定滑轮(26)的外表面上活动连接有滑轨(27),所述支撑板(28)的上表面与滑轨(27)的外表面固定连接,所述滑轨(27)的外表面上固定连接有限位块。

4.根据权利要求1所述的一种用于妇产科的腹腔镜用吸引器,其特征在于:所述声波传导板(31)的外表面上固定连接有吸音棉板(33),所述反向声波释放装置(32)的外表面与声波传导板(31)的一侧外表面固定连接,所述蜂窝降噪板(34)的外表面与吸音棉板(33)的外表面固定连接。

5.根据权利要求1所述的一种用于妇产科的腹腔镜用吸引器,其特征在于:所述蜂窝降噪板(34)的内壁上固定连接有高分子吸音板(341),所述蜂窝降噪板(34)的内部均匀设置有蜂窝降噪球(342)。
