专利号: 2021231116279
申请人: 沈阳百通门业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-01-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

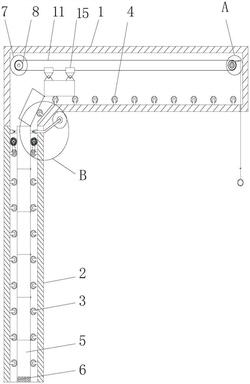

1.一种大型机库提升门多吊点提升装置,包括顶部框架(1)、门体清理模块和安全防护模块,其特征在于,顶部框架(1)左部前侧和后侧均设置有限位边框(2),限位边框(2)内壁左侧和右侧均设置有若干第一导向轮(3),顶部框架(1)内部低端设置有若干第二导向轮(4),限位边框(2)内部通过第一导向轮(3)滚动连接有柔性门板(5),柔性门板(5)上部延伸至顶部框架(1)内,顶部框架(1)内部上侧设置有升降动力模块,顶部框架(1)内部右部设置有安全防护模块,顶部框架(1)下部左侧设置有喷液模块,限位边框(2)内壁左上侧和右上侧均设置有门体清理模块。

2.根据权利要求1所述的大型机库提升门多吊点提升装置,其特征在于,柔性门板(5)包括若干单片门板和铰链,相邻两个柔性门板(5)间通过铰链相连接,柔性门板(5)最下端设置有橡胶防护垫(6)。

3.根据权利要求1所述的大型机库提升门多吊点提升装置,其特征在于,升降动力模块包括伺服电机(7)、第一链轮(8)、第一旋转轴(9)、第二链轮(10)、链条(11)和吊点固定座(15),伺服电机(7)设置于顶部框架(1)内部左上侧,伺服电机(7)前端通过电机轴连接有第一链轮(8),顶部框架(1)内部右侧转动连接有第一旋转轴(9),第一旋转轴(9)中部套设有第二链轮(10),第二链轮(10)通过链条(11)连接第一链轮(8),链条(11)左部连接有若干吊点固定座(15),吊点固定座(15)下端均转动连接柔性门板(5)。

4.根据权利要求1所述的大型机库提升门多吊点提升装置,其特征在于,安全防护模块包括棘轮(12)、调节杆(13)和拉绳(14),棘轮(12)套设于升降动力模块的第一旋转轴(9)前部,调节杆(13)转动连接于顶部框架(1)内部右上侧,调节杆(13)左端设置有棘爪,棘爪与棘轮(12)的型号相匹配,调节杆(13)右端连接有拉绳(14),拉绳(14)另一端贯穿顶部框架(1)连接有拉环。

5.根据权利要求1所述的大型机库提升门多吊点提升装置,其特征在于,喷液模块包括U型管(16)、雾化喷头(17)、水罐(18)、抽液泵(19)和送液管(20),水罐(18)设置于顶部框架(1)下部左侧,水罐(18)前端设置有抽液泵(19),抽液泵(19)前端连接有送液管(20),送液管(20)另一端贯穿限位边框(2)连接有U型管(16),U型管(16)左部和右部靠近柔性门板(5)一侧设置有若干雾化喷头(17)。

6.根据权利要求1所述的大型机库提升门多吊点提升装置,其特征在于,门体清理模块包括清理毛棍(21)和第三导向轮(22),清理毛棍(21)转动连接于两个限位边框(2)之间,第三导向轮(22)设置于限位边框(2)内壁左右两侧,第三导向轮(22)均抵靠柔性门板(5),第三导向轮(22)皮带连接清理毛棍(21)。
