专利号: 202123111706X
申请人: 陕西福磊建设集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

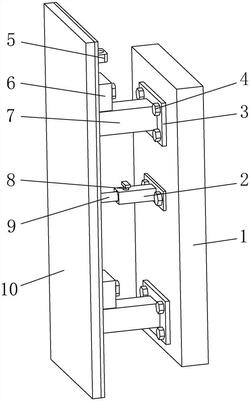

1.一种建筑外墙干挂石材结构,包括建筑墙体(1),其特征在于:所述建筑墙体(1)的一侧上下端设置有连接板(3),所述连接板(3)和建筑墙体(1)之间螺纹连接有紧固螺栓(4),所述连接板(3)的一侧固定连接有支撑杆(7),所述支撑杆(7)的顶部一侧固定连接有卡块(12),所述卡块(12)的外侧活动连接有卡座(6),所述卡座(6)的一侧固定连接有大理石板(10),所述卡座(6)靠近建筑墙体(1)的一侧螺纹连接有螺纹杆(11),所述螺纹杆(11)的一端固定连接有转杆。

2.根据权利要求1所述的一种建筑外墙干挂石材结构,其特征在于:所述建筑墙体(1)的一侧固定连接有矩形套(2),所述矩形套(2)的内部活动连接有限位杆(9),所述大理石板(10)的一侧和限位杆(9)固定连接,所述矩形套(2)的顶部螺纹连接有限位螺栓(8)。

3.根据权利要求1所述的一种建筑外墙干挂石材结构,其特征在于:所述大理石板(10)靠近建筑墙体(1)的一侧上端固定连接有两个挂环(5)。

4.根据权利要求2所述的一种建筑外墙干挂石材结构,其特征在于:所述大理石板(10)靠近建筑墙体(1)的一侧固定连接有金属板(13)。

5.根据权利要求4所述的一种建筑外墙干挂石材结构,其特征在于:所述卡座(6)的一侧和金属板(13)固定连接。

6.根据权利要求2所述的一种建筑外墙干挂石材结构,其特征在于:所述卡座(6)的内腔和卡块(12)的大小相一致,所述矩形套(2)的内腔大小和限位杆(9)大小一致。

7.根据权利要求2所述的一种建筑外墙干挂石材结构,其特征在于:所述矩形套(2)通过螺栓和建筑墙体(1)固定连接。
