专利号: 2021231443586
申请人: 石家庄龙洋塑料包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

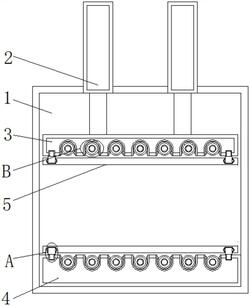

1.纺织产品包装袋加工液压打包机,包括打包机主体(1)、液压杆(2)、挤压杆(3)、垫板(4)和避让槽(26),打包机主体(1)上端设置有液压杆(2),液压杆(2)下端设置有挤压杆(3),打包机主体(1)内壁下端设置有垫板(4),挤压杆(3)下端和垫板(4)上端皆开设有避让槽(26),其特征在于:所述避让槽(26)中部皆插入有套管(6),且套管(6)左右两侧皆开设有线槽(7),两组所述线槽(7)内部皆填充有绑绳(9),所述绑绳(9)一侧皆系紧有线结(8),所述绑绳(9)的另一侧皆穿过线槽(7),所述绑绳(9)末端皆系结在固定板(11)上,所述固定板(11)内侧热熔贴合有第一插块(10),且第一插块(10)皆插入在第一插槽(14)内,所述第一插槽(14)皆开设在套管(6)上,所述固定板(11)外侧皆热熔贴合有连接块(13),且连接块(13)外侧皆热熔贴合有限位块(12),且限位块(12)和连接块(13)皆穿过连接槽(19)和填充块(15),所述连接槽(19)热熔贴合在另一固定板(11)上,所述填充块(15)热熔贴合在连接槽(19)内壁上,所述填充块(15)中部皆开设有限位槽(16),且限位槽(16)中部皆插入有限位块(12)。

2.根据权利要求1所述的纺织产品包装袋加工液压打包机,其特征在于:所述挤压杆(3)下端四周和垫板(4)上端四周皆开设有螺纹槽(21),且螺纹槽(21)中部皆螺纹安装有螺栓(20),所述螺栓(20)上端皆焊接有第二插块(22),且第二插块(22)皆插入在第二插槽(25)内,所述第二插槽(25)皆开设在打包板(5)上,所述打包板(5)分别设置在挤压杆(3)下端和垫板(4)上端。

3.根据权利要求1所述的纺织产品包装袋加工液压打包机,其特征在于:所述避让槽(26)内壁皆热熔贴合有避让块(27),且避让块(27)皆与套管(6)表面贴合。

4.根据权利要求1所述的纺织产品包装袋加工液压打包机,其特征在于:所述连接槽(19)内部皆设置有弹簧(18),所述弹簧(18)一端皆焊接在连接槽(19)上,所述弹簧(18)的另一端皆焊接在推板(17)上,且推板(17)内嵌在连接槽(19)内,所述推板(17)上端皆与限位块(12)表面贴合。

5.根据权利要求1所述的纺织产品包装袋加工液压打包机,其特征在于:所述连接槽(19)上端和填充块(15)中部皆开设有矩形缺口,所述限位槽(16)设置为矩形凹槽,所述限位块(12)皆设置为矩形,所述连接槽(19)上端、填充块(15)中部开设的矩形缺口和限位槽(16)设置的矩形凹槽内壁宽度与限位块(12)设置的矩形表面宽度相等。

6.根据权利要求1所述的纺织产品包装袋加工液压打包机,其特征在于:所述第一插槽(14)皆设置为圆柱形凹槽,且第一插块(10)皆设置为圆柱形,所述第一插块(10)设置的圆柱形表面直径与第一插槽(14)设置的圆柱形凹槽内壁直径相等。

7.根据权利要求2所述的纺织产品包装袋加工液压打包机,其特征在于:所述第二插块(22)表面皆热熔贴合有固定槽(24),且固定槽(24)皆插入在固定块(23)内,所述固定块(23)皆开设在第二插槽(25)上。
