专利号: 2021231476274
申请人: 苏州飞矜睿精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

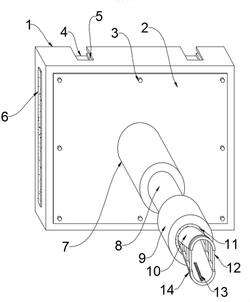

1.一种滚筒零件加工的车削夹具,包括零件加工车削夹具主板(1),其特征在于:所述零件加工车削夹具主板(1)的前端面设置有前检修挡板(2),所述前检修挡板(2)通过安装六角螺栓(3)与零件加工车削夹具主板(1)螺纹连接,且安装六角螺栓(3)设置有八个,所述前检修挡板(2)的前端面设置有电动固定杆体(7),且电动固定杆体(7)的一端贯穿并延伸至零件加工车削夹具主板(1)的内部,所述电动固定杆体(7)的另一端设置有电动伸缩杆体(8),且电动伸缩杆体(8)的一端贯穿并延伸至电动固定杆体(7)的内部,所述电动伸缩杆体(8)的另一端设置有旋转轴承(9),且旋转轴承(9)与电动伸缩杆体(8)的另一端固定连接,所述旋转轴承(9)一端的上方和下方均设置有车削加持杆(10),且车削加持杆(10)设置有两个,两个所述车削加持杆(10)均与旋转轴承(9)转动连接,两个所述车削加持杆(10)的之间设置有保护橡胶套(12),且保护橡胶套(12)设置有若干个,若干个所述保护橡胶套(12)的两端均与两个车削加持杆(10)的内侧固定连接,所述旋转轴承(9)一端的内部设置有固定环(11)。

2.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:两个所述车削加持杆(10)的内壁均设置有第二橡胶防滑垫条(13),且第二橡胶防滑垫条(13)设置有两个,两个所述第二橡胶防滑垫条(13)均与车削加持杆(10)热熔连接。

3.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:两个所述车削加持杆(10)的外壁均设置有内槽(14),且内槽(14)设置有两个,两个所述内槽(14)均与车削加持杆(10)一体式形成。

4.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:若干个所述保护橡胶套(12)的内部均设置有弹簧机构(15),且弹簧机构(15)设置有若干个。

5.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:所述零件加工车削夹具主板(1)的两端均设置有第一橡胶防滑垫条(6),且第一橡胶防滑垫条(6)设置有两个,两个所述第一橡胶防滑垫条(6)均与零件加工车削夹具主板(1)热熔连接,所述零件加工车削夹具主板(1)的上端面设置有安装插口槽(4),且安装插口槽(4)设置有两个,两个所述安装插口槽(4)内壁的两侧均设置有内槽口(5),且内槽口(5)与安装插口槽(4)一体式形成。

6.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:所述零件加工车削夹具主板(1)后端面的四角均设置有预留安装孔槽(16),且预留安装孔槽(16)设置有四个,四个所述预留安装孔槽(16)均与零件加工车削夹具主板(1)一体式形成。

7.根据权利要求1所述的一种滚筒零件加工的车削夹具,其特征在于:所述零件加工车削夹具主板(1)的后端面设置有第三橡胶防滑垫条(17),且第三橡胶防滑垫条(17)与零件加工车削夹具主板(1)热熔连接。
