专利号: 2021231500659
申请人: 深圳市华研环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种禽畜粪污尿液无害化处理装置,其特征在于,包括箱体(1),所述箱体(1)内滑动连接有过滤板(11),所述箱体(1)内底端固定连接有工作箱(6),所述工作箱(6)内固定安装有电机(15),所述电机(15)输出端固定连接有转轴(7),所述转轴(7)外壁固定连接有驱动组件(16),且转轴(7)通过驱动组件(16)同步驱动有转杆(18),所述转杆(18)转动连接工作箱(6)内壁,且转杆(18)外壁固定连接有传动组件(17),所述转杆(18)通过传动组件(17)驱动过滤板(11)在箱体(1)内滑动,所述传动组件(17)包括固定连接在转杆(18)外壁的半齿轮(171),所述半齿轮(171)啮合有齿条(172),所述齿条(172)与工作箱(6)之间固定连接有弹簧(173),所述齿条(172)端部固定连接有连接板(13),且连接板(13)另一端固定连接过滤板(11)。

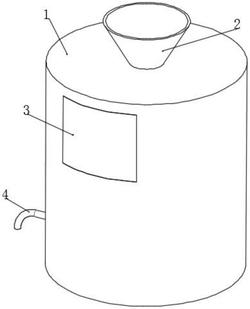

2.根据权利要求1所述的禽畜粪污尿液无害化处理装置,其特征在于,所述箱体(1)内顶端连通有进料口(2),所述箱体(1)侧壁开设有操作窗(3),所述箱体(1)内底端设有储料盒(5)。

3.根据权利要求2所述的禽畜粪污尿液无害化处理装置,其特征在于,所述储料盒(5)外壁连通有出水管(4),且储料盒(5)与工作箱(6)连接处开设有空腔,所述工作箱(6)与连接板(13)连接处开设有通槽(14)。

4.根据权利要求1所述的禽畜粪污尿液无害化处理装置,其特征在于,所述转轴(7)贯穿过滤板(11),且过滤板(11)对应转轴(7)开设有通孔,所述转轴(7)外壁固定连接有一组搅拌杆(8),所述搅拌杆(8)端部固定连接有刮板(9),所述刮板(9)与箱体(1)内壁相贴合。

5.根据权利要求1所述的禽畜粪污尿液无害化处理装置,其特征在于,所述箱体(1)内壁开设有一组滑槽(10),所述滑槽(10)内滑动连接有滑块(12),所述滑块(12)与过滤板(11)固定连接。

6.根据权利要求1所述的禽畜粪污尿液无害化处理装置,其特征在于,所述驱动组件(16)包括固定连接在转轴(7)外壁的主锥齿轮(161),所述主锥齿轮(161)啮合有副锥齿轮(162),且副锥齿轮(162)固定连接转杆(18)端部。
