专利号: 2021231709880
申请人: 蔚湃建筑科技(上海)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种房屋建筑施工用墙体保温结构,其特征在于:包括板架(1),所述板架(1)的内部固定连接有保温块(9),所述板架(1)的一侧设置有壳体(2),所述壳体(2)的内部固定连接有保温层(5),所述板架(1)靠近壳体(2)的一侧开设有插槽(8),所述壳体(2)靠近板架(1)的一侧设置有对准机构;

所述对准机构包括固定连接在壳体(2)上的固定块(601),所述固定块(601)活动插接在插槽(8)的内部,所述固定块(601)的内部开设有第一空心槽(604),所述第一空心槽(604)的内部设置有弹簧(603),所述弹簧(603)的一端固定连接在固定块(601)上,所述弹簧(603)的另一端固定连接有卡块(602),所述卡块(602)活动卡接在插槽(8)的内部。

2.根据权利要求1所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述板架(1)位于插槽(8)的内部固定连接有限位杆(15),所述卡块(602)滑动连接在限位杆(15)的外侧。

3.根据权利要求2所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述保温块(9)的内部开设有固定槽(10),所述保温块(9)位于固定槽(10)的内部固定连接有钢筋(11)。

4.根据权利要求1所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述保温层(5)的内部固定连接有加固板(12),所述加固板(12)用于对所述保温层(5)进行加固,所述加固板(12)设置为网状型。

5.根据权利要求4所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述板架(1)靠近壳体(2)的一侧开设有第二空心槽(14),所述壳体(2)靠近板架(1)的一侧固定连接有辅助插块(13),所述辅助插块(13)活动插接在第二空心槽(14)的内部。

6.根据权利要求1所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述板架(1)与壳体(2)的外侧设置有隔温机构,所述隔温机构用于对外界温度进行阻挡;

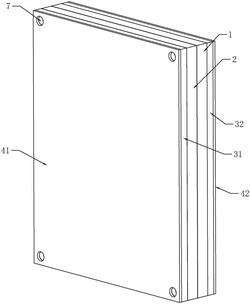

所述隔温机构包括固定连接在板架(1)远离壳体(2)一侧上的第二金属保温板(32),所述壳体(2)远离板架(1)的一侧固定连接有第一金属保温板(31)。

7.根据权利要求6所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述第一金属保温板(31)远离壳体(2)的一侧固定连接有第一保温防护层(41),所述第二金属保温板(32)远离板架(1)的一侧固定连接有第二保温防护层(42)。

8.根据权利要求6所述的一种房屋建筑施工用墙体保温结构,其特征在于:所述第一金属保温板(31)与第二金属保温板(32)的上开设有螺纹槽(7),且所述螺纹槽(7)在所述第一金属保温板(31)与第二金属保温板(32)上开设有多个,多个所述螺纹槽(7)用于使连接更加牢固。
