专利号: 2021232050086
申请人: 山东艾信数控设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

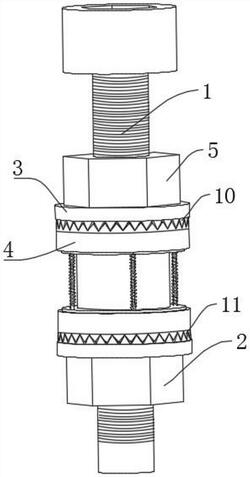

1.一种组合式紧固螺母,包括路螺栓(1),其特征在于:所述螺栓(1)的外壁上分别螺纹连接有紧固螺母(5)、螺纹圈(9)以及压紧螺母(2),所述压紧螺母(2)和紧固螺母(5)的表面均固定连接有卡板(3),所述卡板(3)和螺纹圈(9)之间设置有卡紧机构,所述卡紧机构包括滑动环(8)、连接杆(7)、滑动块(4)以及弹簧(6),所述滑动环(8)滑动连接在螺纹圈(9)的外壁上,所述滑动环(8)的外壁上开设有卡槽,所述滑动块(4)滑动连接在卡槽内。

2.根据权利要求1所述的一种组合式紧固螺母,其特征在于:所述螺纹圈(9)的上下底部均开设有环形槽(12),所述连接杆(7)的两端滑动卡接在环形槽(12)的内部,所述弹簧(6)套接在连接杆(7)的外圈,所述弹簧(6)的两端固定连接在滑动环(8)的外壁上。

3.根据权利要求1所述的一种组合式紧固螺母,其特征在于:所述滑动块(4)的端部设置有第二齿板(11),所述卡板(3)的表面固定连接有第一齿板(10),所述第一齿板(10)和第二齿板(11)啮合。

4.根据权利要求1所述的一种组合式紧固螺母,其特征在于:所述卡板(3)与螺栓(1)滑动连接,所述滑动块(4)延伸至螺纹圈(9)的外部。

5.根据权利要求1所述的一种组合式紧固螺母,其特征在于:所述螺纹圈(9)的两端均设置有挡板。
