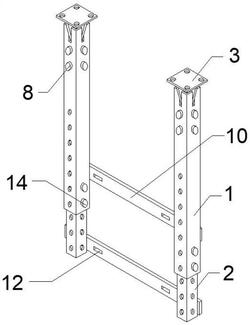

1.一种电缆桥架支撑装置,包括支撑套(1)、内套(2)和支撑横板(10),其特征在于,还包括连接内套(4)、顶板(3)和三角卡板(5),所述支撑套(1)底部插设有内套(2),所述支撑套(1)顶部设有顶板(3),所述顶板(3)底部焊接连接有与支撑套(1)对应的连接内套(4),所述顶板(3)底部通过连接内套(4)与支撑套(1)插设连接,所述连接内套(4)外围顶部与顶板(3)之间焊接连接有三角卡板(5),所述支撑套(1)顶端分布开设有与三角卡板(5)对应的卡槽(6)。
2.根据权利要求1所述的一种电缆桥架支撑装置,其特征在于:所述支撑套(1)和内套(2)两侧分别开设有第一安装孔(11),所述支撑套(1)一侧设有支撑横板(10),所述支撑横板(10)两端分布开设有第二安装孔(12)。
3.根据权利要求1所述的一种电缆桥架支撑装置,其特征在于:所述连接内套(4)外围底部分布开设有第一插栓孔(7),所述支撑套(1)顶部外围分别通过第一插栓(8)与连接内套(4)的第一插栓孔(7)插设连接,所述第一插栓(8)外围套设有第一拉力弹簧(15),所述第一拉力弹簧(15)两端分别与第一插栓(8)和支撑套(1)焊接连接。
4.根据权利要求1所述的一种电缆桥架支撑装置,其特征在于:所述内套(2)底部两端分别开设有第二插栓孔(13),所述支撑套(1)底部两端分别通过第二插栓(14)与内套(2)的第二插栓孔(13)插设连接,所述第二插栓(14)上套设有第二拉力弹簧(16),所述第二拉力弹簧(16)两端分别与第二插栓(14)和支撑套(1)焊接连接。
5.根据权利要求1所述的一种电缆桥架支撑装置,其特征在于:所述顶板(3)顶部拐角处分别贯穿开设有第三安装孔(9)。
