专利号: 2021232252618
申请人: 常州市正恒汽车配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

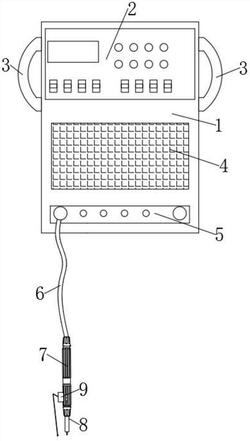

1.一种自动点火的转子钎焊机,其特征在于:包括焊机箱(1)和焊把(7),所述焊机箱(1)的正面安装有散热格栅(4),所述散热格栅(4)上方安装有操作面板(2),所述散热格栅(4)下方安装有功能接口区(5),所述功能接口区(5)通过复合电缆线(6)与所述焊把(7)相连接,所述焊把(7)的末端安装有焊头(8),所述焊把(7)的侧边安装有触发式开关(9);

所述触发式开关(9)包括与所述焊把(7)固定连接的外壳体(901),所述外壳体(901)内安装有常闭开关(902),所述常闭开关(902)下方设置有按压器(905),所述按压器(905)下方通过连接杆(904)与配重块(903)相连接,所述连接杆(904)的侧边通过支撑转轴(906)与倒“√”形的导力架(907)相连接,所述导力架(907)的底部安装有探头(908)。

2.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述焊机箱(1)的上方两侧边各安装有一个侧提手(3),所述焊机箱(1)与所述侧提手(3)通过螺钉固定连接。

3.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述散热格栅(4)与所述焊机箱(1)一体化成型。

4.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述功能接口区(5)与所述复合电缆线(6)拔插连接,所述复合电缆线(6)与所述焊把(7)电连接。

5.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述常闭开关(902)与所述与所述触发式开关(9)电连接,所述按压器(905)、所述支撑转轴(906)均为绝缘刚性材料。

6.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述导力架(907)与所述支撑转轴(906)转动连接,所述支撑转轴(906)与所述外壳体(901)的内壁固定连接。

7.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述配重块(903)与所述连接杆(904)固定连接。

8.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述导力架(907)、所述探头(908)均为耐高温刚性材料。

9.根据权利要求1所述的一种自动点火的转子钎焊机,其特征在于:所述探头(908)的底部比所述焊头(8)的底部高一厘米。
