专利号: 202123239646X
申请人: 知印信息技术(天津)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

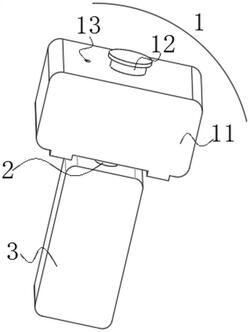

1.一种彩色印刷机油墨补偿机构,包括补充机构(1),其特征在于:所述补充机构(1)的底部固定安装有触发机构(2),所述触发机构(2)的底部固定安装有备用油墨仓(3);

所述补充机构(1)包括有油墨囊(11),所述油墨囊(11)的顶部固定安装有加墨口(12),所述油墨囊(11)的顶部开设有通气孔(13);

所述触发机构(2)包括有贯穿固定安装在油墨囊(11)底部的连接管(21),所述连接管(21)的内壁固定安装有插接管(22),所述连接管(21)内壁上下滑动连接有堵塞块(23),所述堵塞块(23)的底部固定安装有连杆(24),所述连杆(24)的表面固定安装有隔板(25),所述隔板(25)的顶部和连接管(21)底端边缘之间固定安装有拉簧(26),所述连杆(24)的底端固定安装有磁铁一(27);

所述备用油墨仓(3)包括有固定安装在连接管(21)底端的墨盒(31),所述墨盒(31)左右侧壁均开设有滑槽(32),所述滑槽(32)内壁上下滑动连接有浮板(33),所述浮板(33)中心处贯穿开设有安装孔(34),所述浮板(33)底部且位于安装孔(34)底部左右两侧均固定安装有磁铁二(35)。

2.根据权利要求1所述的一种彩色印刷机油墨补偿机构,其特征在于:所述连接管(21)的两端分别贯穿油墨囊(11)的底部和墨盒(31)的顶部,隔板(25)和拉簧(26)均位于墨盒(31)顶壁的下侧。

3.根据权利要求1所述的一种彩色印刷机油墨补偿机构,其特征在于:所述堵塞块(23)呈圆台状,插接管(22)的底部开设有圆台状缺口,堵塞块(23)位于插接管(22)下侧且二者配合使用。

4.根据权利要求1所述的一种彩色印刷机油墨补偿机构,其特征在于:所述浮板(33)横截面呈两个上底相对的直角梯形,安装孔(34)的内径大于连杆(24)的直径,连杆(24)插接在安装孔(34)内。

5.根据权利要求1所述的一种彩色印刷机油墨补偿机构,其特征在于:所述磁铁一(27)位于墨盒(31)的中部,磁铁一(27)与磁铁二(35)相对一端极性相同,且磁铁一(27)和磁铁二(35)均为永磁体。

6.根据权利要求1所述的一种彩色印刷机油墨补偿机构,其特征在于:所述浮板(33)的左右两侧均固定安装有滑块,浮板(33)通过该滑块滑动连接在滑槽(32)的内壁处。
