专利号: 202123256045X
申请人: 智邦高科(成都)信息技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

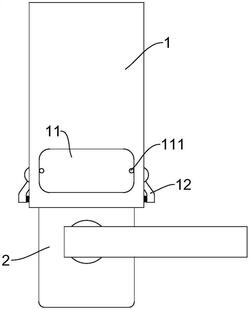

1.一种智能门锁的保护装置,其特征在于:包括滑动安装在锁体(2)上用于覆盖操作面板(21)的防护罩(1);

所述防护罩(1)的外表面开设有安装槽(18),该安装槽(18)的底部贯穿设置有安装孔(181);

所述安装槽(18)内嵌设有刷板(11),该刷板(11)的内侧面配置有海绵垫(19),所述海绵垫(19)穿过安装孔(181)抵接至所述操作面板(21)。

2.根据权利要求1所述的智能门锁的保护装置,其特征在于:所述安装槽(18)的底部配置有螺孔柱(182),该螺孔柱(182)外套设有第一弹簧(1821),所述第一弹簧(1821)的长度大于螺孔柱(182)的长度,该第一弹簧(1821)的一端连接至所述安装槽(18)的底部;

所述刷板(11)上贯穿设置有与所述螺孔柱(182)适配的螺栓(111);

当刷板(11)嵌设于所述安装槽(18)内时,所述螺栓(111)嵌设于第一弹簧(1821)内并与所述螺孔柱(182)螺纹连接,所述第一弹簧(1821)的另一端抵接至所述刷板(11)的内侧面。

3.根据权利要求1所述的智能门锁的保护装置,其特征在于:所述锁体(2)的侧壁配置有滑槽(15);

所述防护罩(1)的侧壁上贯穿设置有固定槽(17),所述固定槽(17)内通过转轴(161)转动安装有滚轮(16),所述滚轮(16)嵌设于所述滑槽(15)内;

所述安装槽(18)的底部铺设有磁吸板(151),所述滚轮(16)与所述磁吸板(151)贴合;

所述滚轮(16)能够被吸附在磁吸板(151)表面。

4.根据权利要求1所述的智能门锁的保护装置,其特征在于:所述锁体(2)的侧壁配置有滑槽(15);

所述防护罩(1)的侧壁上贯穿设置有固定槽(17),所述固定槽(17)内通过转轴(161)转动安装有滚轮(16),所述滚轮(16)嵌设于所述滑槽(15)内;

所述安装槽(18)的底部铺设有磁吸板(151),所述滚轮(16)与所述磁吸板(151)贴合;

所述转轴(161)上转动安装有固定套(13),固定套(13)的一侧配置有延伸杆(14),另一侧配置有手柄(12);

所述延伸杆(14)的内侧配置有与所述磁吸板(151)配合的磁吸块(141)。

5.根据权利要求4所述的智能门锁的保护装置,其特征在于:所述手柄(12)延伸至所述固定槽(17)外。

6.根据权利要求4或5所述的智能门锁的保护装置,其特征在于:所述固定槽(17)内配置有支板(122),该支板(122)靠近所述手柄(12)分布,所述支板(122)与所述手柄(12)之间配置有第二弹簧(121);

所述第二弹簧(121)的一端连接至所述支板(122),其另一端连接至所述手柄(12)。

7.根据权利要求6所述的智能门锁的保护装置,其特征在于:所述转轴(161)上配置有两个所述滚轮(16),所述固定套(13)通过轴承(131)转动安装于两个所述滚轮(16)之间。
