专利号: 2021232784713
申请人: 广东粤船科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

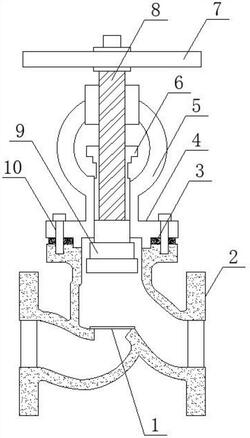

1.一种防泄漏阀门,包括阀体(2)与阀盖(4),其特征在于:所述阀体(2)的上端设置有阀盖(4),所述阀体(2)与阀盖(4)通过螺栓固定连接,所述阀体(2)与阀盖(4)相交处的内侧设置有橡胶圈(3),所述阀体(2)与阀盖(4)相交处的两端各设置有一个连接件(10),所述阀体(2)的上端设置有限位杆(5),所述限位杆(5)的内部设置有盘根压盖(6),所述盘根压盖(6)的内部设置有螺杆(8),所述螺杆(8)的上端外侧设置有转轮(7),所述螺杆(8)的底端设置有阀瓣(9),所述阀瓣(9)的底端设置有密封垫(1),所述阀瓣(9)的组成包括有连接座(91)、连接板(92)、弹簧组件(93)、盖体(94)与凸柱(95),所述连接座(91)的底端设置有连接板(92),所述连接板(92)的底端设置有弹簧组件(93),所述弹簧组件(93)的底端设置有盖体(94),所述盖体(94)内部轴心处设置有凸柱(95)。

2.根据权利要求1所述的一种防泄漏阀门,其特征在于:所述密封垫(1)的组成包括有承接板(11)、缓冲件(12)、螺钉(13)与底板(14),所述承接板(11)的底端设置有缓冲件(12),所述缓冲件(12)的底端设置有底板(14),所述底板(14)左右两端各设置有一个螺钉(13)。

3.根据权利要求1所述的一种防泄漏阀门,其特征在于:所述阀体(2)为工字型结构,所述阀体(2)内部两端各设置有一个贯穿孔,所述阀体(2)两端的贯穿孔分别为进水端与出水端。

4.根据权利要求1所述的一种防泄漏阀门,其特征在于:所述螺杆(8)为圆柱体结构,所述螺杆(8)的外侧一周设置有螺纹槽,所述螺杆(8)与转轮(7)通过螺栓固定连接。

5.根据权利要求1所述的一种防泄漏阀门,其特征在于:所述密封垫(1)的截面直径大于阀瓣(9)的截面直径,所述密封垫(1)为内部中空的圆环体结构。

6.根据权利要求1所述的一种防泄漏阀门,其特征在于:所述盘根压盖(6)为内部中空的结构,所述盘根压盖(6)的内部与螺杆(8)的相交处设置有密封材料。
