专利号: 202123281102X
申请人: 昆山昆广泰工业材料机电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 冶金;黑色或有色金属合金;合金或有色金属的处理
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

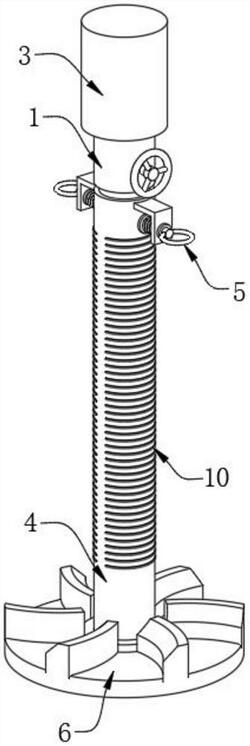

1.一种铝合金轮毂铸造铝液除气棒,包括上棒体(1)和下棒体(4),其特征在于:所述上棒体(1)内固设有安装组件(2)并通过安装组件(2)可拆卸插接在安装座(3)内,上棒体(1)的外壁上固接有四个定位插块(11),四个定位插块(11)分别插接在安装座(3)内壁上开设的四个定位插槽(12)内,上棒体(1)的底端活动连接有下棒体(4),下棒体(4)的外壁上固设有两个调节组件(5),下棒体(4)的底端螺纹连接有转子(6)。

2.根据权利要求1所述的一种铝合金轮毂铸造铝液除气棒,其特征在于:所述安装组件(2)包括安装在上棒体(1)外壁上的转动手轮(201),转动手轮(201)延伸至上棒体(1)内部的一端处固接有锥齿轮一(202),锥齿轮一(202)与锥齿轮二(203)相啮合,锥齿轮二(203)固接在双向螺杆(204)的底端处,双向螺杆(204)转动连接在上棒体(1)内,双向螺杆(204)的外壁上螺旋传动连接有两个挤压块(205),两个挤压块(205)均为锥台形并与四个卡块(207)抵触滑动,卡块(207)通过弹簧一(208)弹簧活动在上棒体(1)内,安装座(3)内壁上开设有与卡块(207)位置对应的卡槽(209)。

3.根据权利要求2所述的一种铝合金轮毂铸造铝液除气棒,其特征在于:两个所述挤压块(205)相远离的侧壁上均固接有四个导向柱(206),四个导向柱(206)均滑动在上棒体(1)内部开设的导向槽内。

4.根据权利要求1所述的一种铝合金轮毂铸造铝液除气棒,其特征在于:所述调节组件(5)包括安装在下棒体(4)外壁上的固定块(501),固定块(501)内活动连接有卡杆(502),卡杆(502)的一端处固接有拉环(503),卡杆(502)的另一端穿过下棒体(4)并延伸至上棒体(1)底部外壁上开设的卡孔(506)内,卡杆(502)的外壁上固接有固定环(504),卡杆(502)处于固定块(501)和固定环(504)之间的外壁上套设有弹簧二(505)。

5.根据权利要求1所述的一种铝合金轮毂铸造铝液除气棒,其特征在于:所述下棒体(4)的底部固接有锁环(7),锁环(7)的底部通过弹簧三(801)弹性活动连接有多个等距分布的锁块(8),转子(6)上开设有多个与锁块(8)配合使用的锁孔(9)。

6.根据权利要求1所述的一种铝合金轮毂铸造铝液除气棒,其特征在于:所述下棒体(4)的外壁上设置有刻度线(10)。
