专利号: 2021232922978
申请人: 合肥海金机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

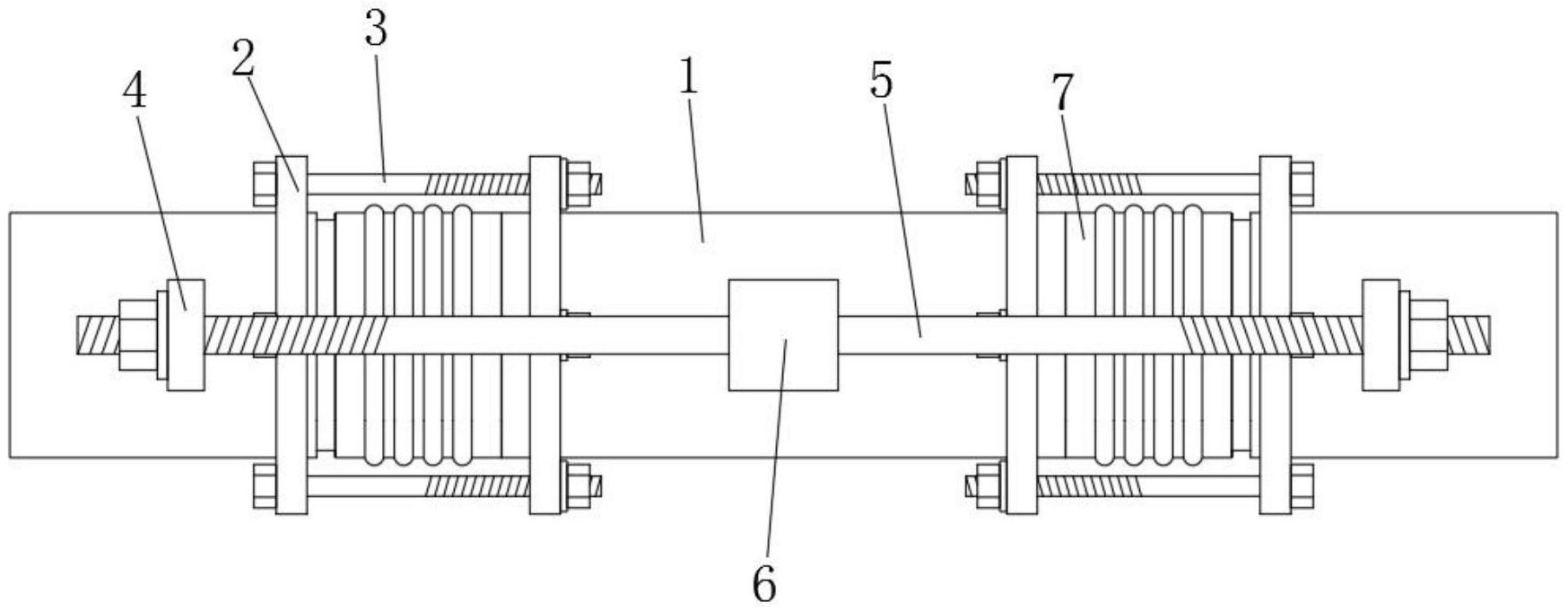

1.一种双波纹金属膨胀节,包括管体(1),其特征在于:所述管体(1)外部一侧设有安装板(2),所述安装板(2)内部贯穿连接有若干螺杆一(3),所述安装板(2)相邻一侧设有固定板(4),所述固定板(4)内部连接有螺杆二(5),所述螺杆二(5)一端与挡板(6)固定连接,所述管体(1)一侧连接有膨胀节(7),所述膨胀节(7)一端固定连接有活动环(8),所述活动环(8)一端嵌入于所述管体(1)内部,所述管体(1)内部一侧与所述膨胀节(7)连接处设有金属垫圈(9),所述活动环(8)一端与橡胶密封圈(10)抵触。

2.根据权利要求1所述的一种双波纹金属膨胀节,其特征在于:所述固定板(4)高度大于所述安装板(2)高度,所述螺杆二(5)设于所述安装板(2)外侧。

3.根据权利要求1所述的一种双波纹金属膨胀节,其特征在于:所述安装板(2)呈环形设于所述管体(1)一周,所述螺杆一(3)围绕所述管体(1)一周设置,所述挡板(6)设于所述管体(1)中心一侧,所述螺杆二(5)、所述固定板(4)与所述挡板(6)共有两组并对称设于所述管体(1)两侧。

4.根据权利要求1所述的一种双波纹金属膨胀节,其特征在于:所述膨胀节(7)外部设有弧形凸起,所述膨胀节(7)一侧设有定位凸起(11),所述定位凸起(11)呈环形,所述定位凸起(11)之间相互嵌入连接,所述膨胀节(7)一侧开设有容纳所述定位凸起(11)的环形槽(12),且所述环形槽(12)内部设有金属密封圈(13)。

5.根据权利要求1所述的一种双波纹金属膨胀节,其特征在于:所述活动环(8)直径小于所述管体(1)与所述膨胀节(7)直径,所述活动环(8)外部与所述管体(1)连接处设有与所述管体(1)上相同的所述金属垫圈(9),所述金属垫圈(9)分别设于所述活动环(8)内外两侧。

6.根据权利要求1所述的一种双波纹金属膨胀节,其特征在于:所述管体(1)内部开设有容纳所述活动环(8)通过的凹槽,所述活动环(8)与所述管体(1)抵触,所述活动环(8)在所述管体(1)内部滑动连接。
