专利号: 2021232943090
申请人: 重庆星座汽车科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种丝杆减震器,其特征在于:包括弹簧、丝杆阻尼器;

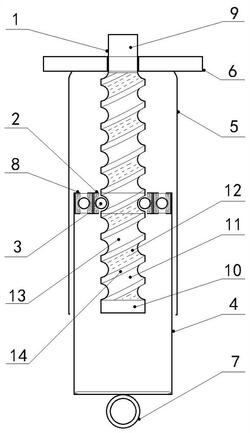

所述丝杆阻尼器由滚珠丝杆、钢管(4)、防尘罩(5)、轴承(8)、第一支架(6)、第二支架(7)组成;

所述滚珠丝杆由螺杆(1)、钢圈(2)、钢珠(3)组成;

所述螺杆由第一端部(9)、螺旋槽(13)、丝牙(14)、第二端部(10)组成,所述螺旋槽至少一条,螺旋槽为凹圆弧面,所述第一端部无螺旋槽且直径不大于螺旋槽的槽底直径,所述第二端部无螺旋槽且直径不小于所述丝牙直径,第一端部、第二端部均为圆柱形;

所述钢圈为圆环形,钢圈的外表面为圆柱面,钢圈的内表面为凹圆弧面,钢圈的数量至少一个,一个以上的钢圈之间刚性连接成为一体;

所述钢珠总数至少两颗;

所述钢管为圆管形;

其中,所述丝杆阻尼器安装在所述弹簧的外部;

其中,所述滚珠丝杆的结构关系为:所述钢珠装入所述钢圈内表面,钢圈从所述螺杆的第一端部导入螺杆,螺杆上套设有至少一个钢圈,每一个钢圈的内表面与螺杆的每一条螺旋槽之间对应安装一颗钢珠;

其中,所述丝杆阻尼器的结构关系为:所述钢管的一端套设在所述轴承的外圈上,轴承的外圈与钢管之间刚性连接;轴承的内圈套设在所述滚珠丝杆的钢圈上,轴承的内圈与钢圈之间刚性连接;螺杆的第一端部与第一支架刚性连接;所述防尘罩的一端与第一支架固定连接,防尘罩的另一端套设在钢管的外面;第一支架与车架固定连接,钢管的另一端与第二支架刚性连接,第二支架与汽车的下悬臂固定连接。

2.如权利要求1所述的一种丝杆减震器,其特征在于,所述丝杆阻尼器带电机的结构关系为:所述钢管的一端套设在所述滚珠丝杆的钢圈上,钢管与钢圈之间刚性连接;所述轴承的内圈套设在所述螺杆的第一端部上,轴承的内圈与螺杆的第一端部之间刚性连接;第一支架套设在所述轴承的外圈上,轴承的外圈与第一支架之间刚性连接;螺杆的第一端部通过轴联器(16)与电机(15)的转轴连接,电机固定在车架上;所述防尘罩的一端与第一支架固定连接,防尘罩的另一端套设在钢管的外面;第一支架与车架固定连接,钢管的另一端与第二支架刚性连接,第二支架与汽车的下悬臂固定连接。

3.如权利要求1所述的一种丝杆减震器,其特征在于,所述丝杆阻尼器安装在所述弹簧的内部。

4.如权利要求1所述的一种丝杆减震器,其特征在于,所述丝杆阻尼器的钢管上刚性固定有圆盘,所述弹簧安装在所述圆盘上。
