专利号: 2021232947763
申请人: 安阳莱工科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

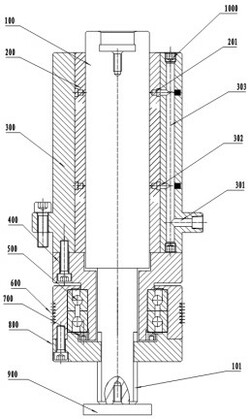

1.一种立式气悬浮主轴,包括气悬浮装置,传动装置,其特征在于:主轴下部设置旋转滑移装置,包括悬浮主轴(100)的滑移部Ⅰ(101)、托盘(900)、传动盘(800)的滑移部Ⅱ(801),悬浮主轴(100)的滑移部Ⅰ(101)设置在悬浮主轴(100)下段,在悬浮主轴(100)的滑移部Ⅰ(101)下端设置固定耦合托盘(900),限制悬浮主轴(100)位移;传动盘(800)内壁设置与悬浮主轴滑移部Ⅰ(101)相适配的滑移部Ⅱ(801);悬浮主轴(100)通过旋转滑移装置在旋转时进行轴向移动。

2.根据权利要求1所述立式气悬浮主轴,其特征在于:所述悬浮主轴(100)的下端滑移部Ⅰ(101)设置为对称键结构。

3.根据权利要求1所述立式气悬浮主轴,其特征在于:所述气悬浮装置,包括悬浮主轴(100)、铜套(200)、壳体(300),所述悬浮主轴(100)设置为台阶结构,该悬浮主轴(100)上段间隙套装在铜套(200)的内壁,间隙设置为0.01mm以内;所述壳体(300)设置为中空结构,壳体(300)下部外表面设置有圆周法兰结构;铜套(200)设置为圆型通孔结构,铜套(200)外表面设置套装在壳体(300)的内壁,铜套(200)长度与壳体(300)长度一致。

4.根据权利要求3所述立式气悬浮主轴,其特征在于:所述壳体(300)设置径向气道Ⅰ(301)和径向气道Ⅱ(302),在壳体(300)的轴向设置轴向气道(303),该轴向气道(303)与径向气道Ⅰ(301)和径向气道Ⅱ(302)连通。

5.根据权利要求3所述立式气悬浮主轴,其特征在于:所述铜套(200)的外壁设置有两处环形凹槽,环形凹槽的位置与壳体(300)的径向气道Ⅱ(302)位置相适配。

6.根据权利要求3或5所述立式气悬浮主轴,其特征在于:所述铜套(200)环形凹槽的内部设置有对称的小孔节流(201),每个环形凹槽的小孔节流(201)的数量大于4个。

7.根据权利要求1所述立式气悬浮主轴,其特征在于:所述传动装置,包括后盖(400)、轴承组(500)、皮带轮(600)、螺母(700)、传动盘(800),后盖(400)设置中空的台阶结构,该后盖(400)设置固定耦合在壳体(300)的下端面,在后盖(400)的下端外表面设置安装有轴承组(500),通过后盖(400)下端设置螺纹段匹配安装螺母(700)固定轴承组(500);在轴承组(500)的外表面设置套装有皮带轮(600)。

8.根据权利要求1所述立式气悬浮主轴,其特征在于:所述传动装置的传动盘(800)设置固定耦合在皮带轮(600)的下端,传动盘(800)的滑移部Ⅱ(801)设置为对称键槽结构。
