专利号: 202123314061X
申请人: 东莞市顺势行电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

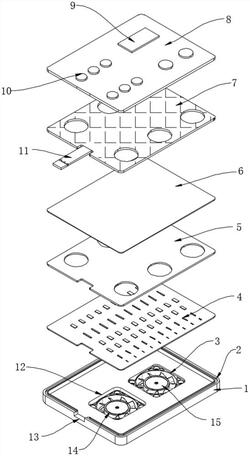

1.一种触摸双色显示屏,包括底座(1)和集成电路板(4),其特征在于:所述底座(1)的内部设有集成电路板(4),所述集成电路板(4)的顶端安装有绝缘隔光层(5),所述绝缘隔光层(5)两侧的外壁与底座(1)相连接,所述绝缘隔光层(5)的顶端安装有双色显示膜(6),所述双色显示膜(6)两侧的外壁与底座(1)相连接,所述双色显示膜(6)的顶端安装有触摸膜片(7),所述触摸膜片(7)两侧的外壁与底座(1)相连接,所述触摸膜片(7)的顶端安装有绝缘盖板(8),所述绝缘盖板(8)两侧的外壁与底座(1)相连接。

2.根据权利要求1所述的一种触摸双色显示屏,其特征在于:所述绝缘盖板(8)的顶端安装有指示标识牌(9),且指示标识牌(9)一侧的绝缘盖板(8)顶端安装有显示标识牌(10)。

3.根据权利要求1所述的一种触摸双色显示屏,其特征在于:所述触摸膜片(7)的外壁上安装有线缆板(11),且线缆板(11)的一端延伸至底座(1)的外部。

4.根据权利要求1所述的一种触摸双色显示屏,其特征在于:所述底座(1)的顶部设有密封圈槽(2),所述集成电路板(4)一侧的底座(1)外壁上设有放置槽(13)。

5.根据权利要求1所述的一种触摸双色显示屏,其特征在于:所述集成电路板(4)下方的底座(1)内部安装有第一支架(3),所述第一支架(3)的内部安装有第一风扇(15)。

6.根据权利要求5所述的一种触摸双色显示屏,其特征在于:所述第一支架(3)一侧的底座(1)内部安装有第二支架(12),所述第二支架(12)的内部安装有第二风扇(14)。
