专利号: 2021233144150
申请人: 海宁市新恒隆新材料科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

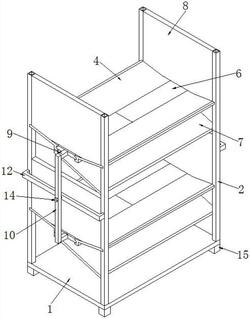

1.一种无缝钢管放置架,包括支撑底座(1),其特征在于,所述支撑底座(1)的顶部四周均固定安装有支撑柱(2),四个所述支撑柱(2)的内侧均开设有多个安装缺口(3),所述安装缺口(3)内固定安装有支撑板(4),所述支撑板(4)远离安装缺口(3)的一侧开设有限位滑槽(5),两个所述支撑板(4)之间设有一组平行安装的凸形限位滑板(6),且两个凸形限位滑板(6)相互靠近的一侧相接触,所述凸形限位滑板(6)的底部两侧均滑动安装在限位滑槽(5)内,所述支撑板(4)的底部固定连接有弯折形下料板(7),所述支撑板(4)的顶部两侧固定安装有挡板(8),所述挡板(8)的底部与凸形限位滑板(6)的顶部之间具有间隙,所述凸形限位滑板(6)的外侧固定连接有固定杆(9),位于同一侧的多个固定杆(9)外侧固定连接有同一个连接杆(10),所述连接杆(10)的中部开设有第一螺孔(11),所述支撑柱(2)的外侧还固定安装有连接架(12),所述连接架(12)的中部开设有与第一螺孔(11)相对齐的第二螺孔(13),所述第一螺孔(11)与第二螺孔(13)内旋合连接有紧固螺栓(14)。

2.根据权利要求1所述的一种无缝钢管放置架,其特征在于,所述安装缺口(3)的数量为两个。

3.根据权利要求1所述的一种无缝钢管放置架,其特征在于,所述支撑底座(1)的底部四周均固定安装有支撑腿(15)。

4.根据权利要求1所述的一种无缝钢管放置架,其特征在于,所述弯折形下料板(7)远离支撑板(4)的一侧与支撑柱(2)的内侧壁固定连接。

5.根据权利要求1所述的一种无缝钢管放置架,其特征在于,所述支撑板(4)包括一体连接的第一连接部(4a)、第二连接部(4b)和第三连接部(4c),所述第一连接部(4a)为水平结构,所述第二连接部(4b)为倾斜结构,所述第三连接部(4c)为竖直结构。

6.根据权利要求5所述的一种无缝钢管放置架,其特征在于,所述第一连接部(4a)固定卡接在安装缺口(3)内,所述限位滑槽(5)开设在第三连接部(4c)的一侧,所述弯折形下料板(7)固定连接在第三连接部(4c)的底部。
