专利号: 202123404359X
申请人: 上海谱实生态环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

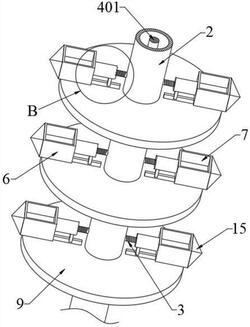

1.一种环境检测土壤取样设备,包括取样钻筒,其特征在于:所述取样钻筒内腔上下壁之间固定连接有空心柱,所述空心柱的左右壁均转动连接有多个转杆,所述空心柱内部设有用于带动转杆转动的传动机构,所述转杆的位于空心柱外部的表面设有螺纹,所述转杆螺纹处螺纹连接有移动套杆,所述移动套杆远离转杆的一端固定连接有取样盒,所述取样盒内部开设有存放槽,所述取样钻筒的外壁开设有多个与取样盒相对应的贯穿槽。

2.根据权利要求1所述的一种环境检测土壤取样设备,其特征在于:所述传动机构包括有转动连接于取样钻筒上下壁之间的转轴,所述取样钻筒上端安装有带动转轴转动的电机,所述转轴的外壁固定连接有多个第一锥齿轮,所述转杆位于空心柱内部的一端固定连接有第二锥齿轮,所述第一锥齿轮均与两侧的第二锥齿轮相啮合。

3.根据权利要求2所述的一种环境检测土壤取样设备,其特征在于:所述取样钻筒的内壁与空心柱之间固定连接有多个隔板,所述隔板靠近移动套杆的一端固定连接有滑轨,所述滑轨上滑动连接有滑块,所述滑块远离滑轨的一端固定连接于移动套杆的外壁。

4.根据权利要求1所述的一种环境检测土壤取样设备,其特征在于:所述存放槽的底部固定安装有电动伸缩杆,所述电动伸缩杆的伸缩端固定安装有活塞推板,所述活塞推板四边分别滑动提盒存放槽的四壁。

5.根据权利要求4所述的一种环境检测土壤取样设备,其特征在于:所述取样钻筒的底部固定连接有破土钻头,所述破土钻头为圆锥状,所述取样盒远离移动套杆的一端固定连接有辅助头,所述辅助头棱锥状。

6.根据权利要求5所述的一种环境检测土壤取样设备,其特征在于:所述取样钻筒的外壁安装多个清理门,所述清理门与取样盒的数量对应相同。

7.根据权利要求2所述的一种环境检测土壤取样设备,其特征在于:所述取样钻筒的上端固定连接有防护筒,所述防护筒套设于电机的外部。
