专利号: 2021234486649
申请人: 重庆工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

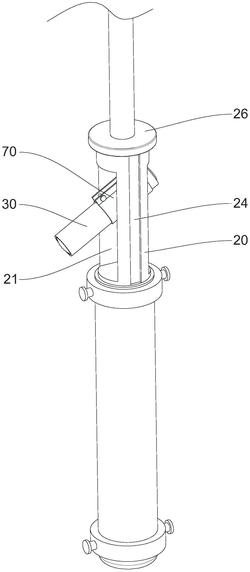

1.一种具有照明功能的雨伞,其特征在于:包括:

伞体,其具有伞杆;

第一伞柄,其设置在所述伞杆的底部,所述第一伞柄靠近所述伞杆的一侧贯穿有容纳孔;

手电筒,其转动设置在所述容纳孔内;

第二伞柄,其滑动套设在所述第一伞柄外;

第一锁紧组件,其设置在所述第一伞柄的中部并位于所述容纳孔的下方;

第二锁紧组件,其设置在所述第一伞柄上并靠近所述第一伞柄的底部;

第一解锁组件,其设置在所述第二伞柄的外壁并靠近所述第二伞柄的顶部;以及第二解锁组件,其设置在所述第二伞柄的外壁并靠近所述第二伞柄的底部;

当第二伞柄完全遮盖所述容纳孔时,所述第二锁紧组件将所述第二伞柄锁定,所述第二解锁组件可解锁所述第二锁紧组件;当所述容纳孔完全露出时,所述第一锁紧组件将所述第二伞柄锁定,所述第一解锁组件可解锁所述第一锁紧组件。

2.根据权利要求1所述的具有照明功能的雨伞,其特征在于:所述第一伞柄沿其径向贯穿有第一通孔和第二通孔,所述第一锁紧组件设置在所述第一通孔内,所述第二锁紧组件设置在所述第二通孔内;

所述第一锁紧组件包括第一复位弹簧和两个第一锁头,所述第一锁头滑动配合在所述第一通孔内,所述第一复位弹簧的两端分别连接两个所述第一锁头,所述第一复位弹簧分别抵推两个所述第一锁头伸出所述第一通孔外;

所述第二伞柄上设置有两组限位单元,所述第一解锁组件与所述第二解锁组件分别对应一组限位单元;所述限位单元包括沿所述第二伞柄的轴线对称布置的两个第三通孔,所述第一锁头可卡入所述第三通孔内,所述第一解锁组件可将所述第一锁头推入所述第一通孔内;

所述第二锁紧组件所包含的部件及各部件的连接关系与所述第一锁紧组件所包含的部件及各部件的连接关系相同。

3.根据权利要求2所述的具有照明功能的雨伞,其特征在于:所述第一解锁组件包括:第一安装座,其套设在所述第二伞柄外,所述第一安装座与所述第二伞柄之间设置有第一内腔,所述第一内腔与所述第三通孔连通;

两个第一解锁件,分别对应一个所述第三通孔,所述第一解锁件用于将所述第一锁头推入所述第一通孔内;以及两块第一弹簧片,分别对应一个所述第一解锁件,所述第一弹簧片固定在所述第一内腔中,所述第一解锁件固定穿设在所述第一弹簧片上;

所述第二解锁组件所包含的部件及各部件的连接关系与所述第一解锁组件所包含的部件及各部件的连接关系相同。

4.根据权利要求2所述的具有照明功能的雨伞,其特征在于:所述第一伞柄外壁沿其轴向设置有两条滑槽,所述第二伞柄的内壁沿其轴向设置有两条导向条,所述导向条滑动配合在所述滑槽内。

5.根据权利要求4所述的具有照明功能的雨伞,其特征在于:所述滑槽的底部设置有限位凸起,当所述导向条抵接在所述限位凸起上,所述第一锁头卡入所述第三通孔内。

6.根据权利要求1所述的具有照明功能的雨伞,其特征在于:还包括固定架,所述固定架转动设置在所述容纳孔内,所述手电筒可拆卸地安装在所述固定架内。
