专利号: 2021234500504
申请人: 孙浩
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

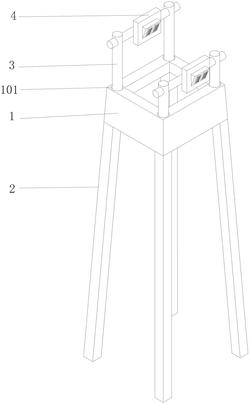

1.一种道路工程用夜间施工照明灯架结构,包括灯座(1),其特征在于:所述灯座(1)的底部固定连接有灯架(2),灯座(1)的顶部前表面设置有支撑杆(3),支撑杆(3)上固定连接有照明灯(4),灯座(1)的顶部后表面同样设置有支撑杆(3),两个支撑杆(3)上的结构均相同,灯座(1)的顶部开设有四个第一凹槽(101),四个第一凹槽(101)内的结构均相同,第一凹槽(101)内的左右内壁均开设有第二凹槽(102),支撑杆(3)的底部左侧开设有第三凹槽(301),支撑杆(3)的底部右侧同样开设有第三凹槽(301),两个第三凹槽(301)的内部结构均相同,第三凹槽(301)的内部设置有卡接装置。2.根据权利要求1所述的一种道路工程用夜间施工照明灯架结构,其特征在于:所述卡接装置包括第一弹簧(302),第一弹簧(302)固定连接在第三凹槽(301)的内部右壁,第一弹簧(302)的左端固定连接有卡块(303),卡块(303)在第三凹槽(301)的内部滑动连接,卡块(303)的左端为倾斜状,卡块(303)在第二凹槽(102)的内部滑动连接。3.根据权利要求2所述的一种道路工程用夜间施工照明灯架结构,其特征在于:所述第三凹槽(301)内的顶部开设有两个通道(6),通道(6)的形状为“中”字形,两个通道(6)内的结构均相同,卡块(303)的顶部固定连接有第一连接杆(304),第一连接杆(304)贯穿第三凹槽(301)的内部位于通道(6)的内部,第一连接杆(304)在通道(6)的内部滑动连接,第一连接杆(304)的顶部形状同样为倾斜状。4.根据权利要求3所述的一种道路工程用夜间施工照明灯架结构,其特征在于:所述支撑杆(3)的顶部开设有第四凹槽(5),第四凹槽(5)与通道(6)相连通,第四凹槽(5)的内部滑动连接有第二连接杆(501),第二连接杆(501)的顶部固定连接有圆板(502),第二连接杆(501)的表面活动套接有第二弹簧(503),第二弹簧(503)的顶部固定连接在圆板(502)的底部,第二弹簧(503)的底部固定连接在支撑杆(3)的顶部。5.根据权利要求3所述的一种道路工程用夜间施工照明灯架结构,其特征在于:所述通道(6)的底部固定连接有第三弹簧(601),第三弹簧(601)的顶端固定连接有第三连接杆(602)。6.根据权利要求5所述的一种道路工程用夜间施工照明灯架结构,其特征在于:所述第三连接杆(602)的形状为“冖”字形,第三连接杆(602)的底端左侧同样为倾斜状,第三连接杆(602)的底部倾斜状与第一连接杆(304)顶端的倾斜状相吻合。
