专利号: 202210003004X
申请人: 许绍星
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

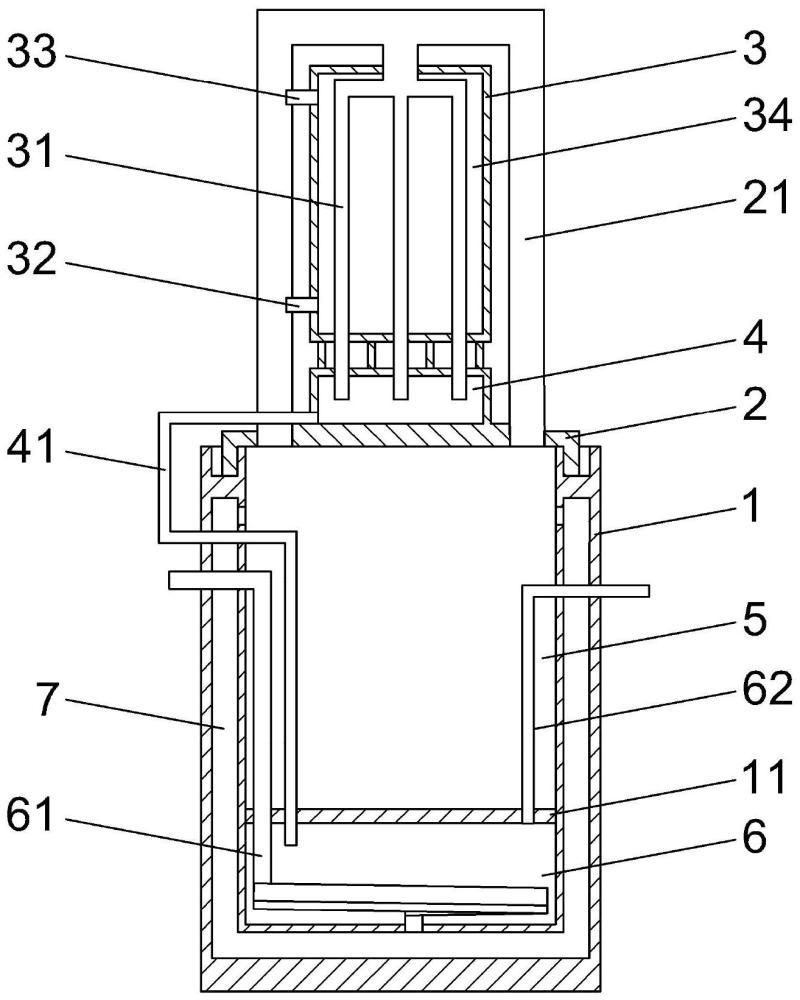

1.一种复蒸式蒸酿酒装置,包括蒸馏釜(1)和顶盖(2),所述顶盖(2)可拆卸地设置在所述蒸馏釜(1)的上端开口处,其特征在于:还设置有初次蒸馏排气管(21)、冷却塔(3)和初次蒸馏液存储部(4),所述初次蒸馏液存储部(4)设置在所述顶盖(2)的上方,所述冷却塔(3)设置在所述初次蒸馏液存储部(4)的上方,所述初次蒸馏排气管(21)的输入端连接在所述顶盖(2)上,与所述顶盖(2)的底面连通,所述初次蒸馏排气管(21)的输出端与所述冷却塔(3)的上部连通;

所述冷却塔(3)包括冷却腔(34)和冷却管(31),所述冷却管(31)设置在所述冷却塔(3)的冷却腔(34)内,所述冷却管(31)的输入端与所述初次蒸馏排气管(21)的输出端连通,所述冷却管(31)的输出端与所述初次蒸馏液存储部(4)的内腔连通,所述冷却塔(3)上设置有分别与冷却腔(34)连通的冷却水进水口(32)和冷却水出水口(33);

所述蒸馏釜(1)的内腔设置有隔板(11),所述隔板(11)将所述蒸馏釜(1)的内腔分隔为上侧的初次蒸馏部(5)和下侧的复蒸馏部(6),所述初次蒸馏液存储部(4)与所述复蒸馏部(6)之间通过第一导液管(41)连通;

所述复蒸馏部(6)设置有第一加热蒸汽管(61),所述第一加热蒸汽管(61)设置在所述复蒸馏部(6)内,所述第一加热蒸汽管(61)的输入端延伸出所述蒸馏釜(1)外,所述蒸馏釜(1)的壳体上设置有中空的隔层(7),所述第一加热蒸汽管(61)的输出端连通到所述隔层(7),所述初次蒸馏部(5)的上部与所述隔层(7)相连通;

所述复蒸馏部(6)的上部连通有复蒸馏排气管(62),所述复蒸馏排气管(62)延伸出所述蒸馏釜(1)外。

2.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述第一加热蒸汽管(61)位于所述复蒸馏部(6)内的部分为盘旋式结构且盘旋中心向下。

3.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述隔层(7)连通有第二加热蒸汽管(71),所述第二加热蒸汽管(71)延伸出所述蒸馏釜(1)外。

4.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述隔层(7)的底部上连通有第二导液管(72),所述第二导液管(72)延伸出所述蒸馏釜(1)外,所述第二导液管(72)上设置有第二开关阀。

5.根据权利要求1或4所述的一种复蒸式蒸酿酒装置,其特征在于:所述隔层(7)的下部上连通有第三导液管(74),所述第三导液管(74)延伸出所述蒸馏釜(1)外,所述第三导液管(74)上设置有疏水阀。

6.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述复蒸馏部(6)的底部连通有第四导液管(63),所述第四导液管(63)延伸出所述蒸馏釜(1)外,所述第四导液管(63)上设置有第四开关阀。

7.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述初次蒸馏部(5)的底部连通有第五导液管(51),所述第五导液管(51)延伸出所述蒸馏釜(1)外,所述第五导液管(51)上设置有第五开关阀。

8.根据权利要求1所述的一种复蒸式蒸酿酒装置,其特征在于:所述初次蒸馏部(5)内设置有精馏机构(8),所述精馏机构(8)为密闭容器,所述精馏机构(8)的内腔与所述初次蒸馏部(5)隔离设置,所述精馏机构(8)的内腔设置有多级储液部(81),相邻的所述储液部(81)之间的高度不同,多级所述储液部(81)的高度依次从高往低排列;在第一级所述储液部(81)的正上方,所述精馏机构(8)与所述第一导液管(41)连通;在最后一级所述储液部(81)的底部处,所述精馏机构(8)与所述复蒸馏部(6)连通;所述精馏机构(8)的上方与所述复蒸馏排气管(62)连通。

9.根据权利要求1或8所述的一种复蒸式蒸酿酒装置,其特征在于:所述第一导液管(41)与所述复蒸馏排气管(62)共用同一管道,所述复蒸馏排气管(62)的排气出口(621)位于所述第一导液管(41)的导液入口(411)的上方。

10.根据权利要求8所述的一种复蒸式蒸酿酒装置,其特征在于:所述精馏机构(8)竖直地围绕所述初次蒸馏部(5)的中心设置。
