专利号: 2022100062197
申请人: 浙江嘉怡生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

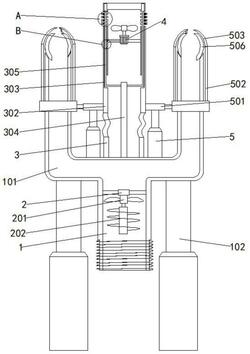

1.一种水性漆施工旋转式喷射头,该水性漆施工旋转式喷射头包括进料管(1)、出料管(101)和电动伸缩杆A(102),所述进料管(1)上方两侧管道连接有出料管(101),所述进料管(1)下方两侧固定安装有电动伸缩杆A(102),其特征在于:所述进料管(1)内部设置有搅拌机构,两个所述出料管(101)之间设置有喷气机构,两个所述出料管(101)上方设置有转向机构;

所述喷气机构包括:下通风管(3)、进风口(301)、上通风管(302)、滑槽(303)、支撑杆(304)、L形滑板(305)、齿轮(306)、阻风板(307)、出风口(308)、三角卡块(309)、风扇(4)和风扇开关(401),其中,两个所述出料管(101)中间安装有下通风管(3),所述下通风管(3)一侧固定安装有进风口(301),所述下通风管(3)上方设置有上通风管(302),且上通风管(302)与下通风管(3)之间通过密封软面进行连接,所述上通风管(302)上方两侧均开口设置有滑槽(303),所述下通风管(3)中间安装有支撑杆(304),所述支撑杆(304)两侧均固定安装有L形滑板(305),且L形滑板(305)的一侧位于滑槽(303)内部,两个所述L形滑板(305)上方一侧均转动设置有齿轮(306),且齿轮(306)设置有若干个,每个所述齿轮(306)一侧安装有阻风板(307),每两个所述阻风板(307)之间设置有出风口(308),一个所述L形滑板(305)一侧安装有三角卡块(309),所述上通风管(302)内部固定安装有风扇(4),所述滑槽(303)一侧设置有风扇开关(401),且风扇开关(401)呈三角形设置,且风扇开关(401)与三角卡块(309)契合;

所述转向机构位于两个所述出料管(101)上方,所述转向机构包括:电动伸缩杆B(5)、拉动架(501)、拉绳(502)、出料头(503)、转轴(504)、钢绳(505)和球形出口(506),其中,两个所述出料管(101)中间所述下通风管(3)的两侧均固定安装有所述电动伸缩杆B(5),两个所述电动伸缩杆B(5)上方均固定安装有所述拉动架(501),且所述拉动架(501)一侧与所述上通风管(302)固定连接,所述拉动架(501)上方固定安装有拉绳(502)在电动伸缩杆B(5)进行收缩时,会带动拉动架(501)进行移动,拉动架(501)带动拉绳(502)进行移动,从而使出料头(503)向下移动,进而使出料头(503)处的弧形板慢慢离开凹槽,所述拉绳(502)上方固定连接有出料头(503),且出料头(503)为若干相互契合的弧形板组成,且弧形板内部开口设置有凹槽,所述出料头(503)每个弧形板凹槽内部均转动设置有转轴(504),所述转轴(504)外部通过扭簧安装有钢绳(505),且钢绳(505)与另一个弧形板进行连接,两个所述出料管(101)上方均转动设置有球形出口(506),且球形出口(506)位于出料头(503)内部且紧密贴合,且两个球形出口(506)相向的一侧均与出料头(503)通过拉绳(502)连接,在出料头(503)移动时,会通过一侧的拉绳(502)拉动球形出口(506)进行转动,从而使两个球形出口(506)相向转动。

2.根据权利要求1所述的水性漆施工旋转式喷射头,其特征在于:所述搅拌机构包括:

固定架(2)、扇叶(201)和螺旋搅拌杆(202),其中,所述进料管(1)内部安装有固定架(2),所述固定架(2)一侧转动设置有扇叶(201),所述扇叶(201)一侧转动设置有螺旋搅拌杆(202)。

3.根据权利要求1所述的水性漆施工旋转式喷射头,其特征在于:电动伸缩杆A(102)和电动伸缩杆B(5)均通过控制面板外界电源电性连接,风扇(4)通过风扇开关(401)与外界电源电性连接。
