专利号: 2022100103430
申请人: 双菱集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种轨道交通空气净化系统,具体包括:

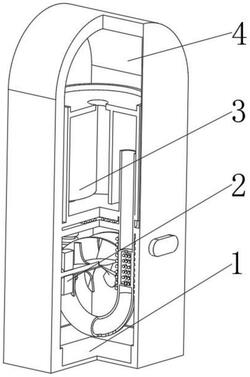

集成箱(1),该集成箱(1)具有无顶箱体,以及安装在所述无顶箱体底部的聚气装置(2),且安装在所述聚气装置(2)顶部的净化装置(3),以及安装在所述净化装置(3)外表面的封闭箱(4),其特征在于:所述聚气装置(2)包括:防护框(21),该防护框(21)具有方形环框,以及安装在所述方形环框两侧内壁的过滤装置(22),且安装在所述过滤装置(22)底部的进气弧管(23),以及设置在所述过滤装置(22)中间位置的导风装置(24),且安装在所述方形环框右侧外壁且位于所述过滤装置(22)两侧的进气泵(25);

所述过滤装置(22)包括:

保护筒(221),该保护筒(221)具有贯穿筒体,以及安装在所述贯穿筒体内表面的过滤内筒(222),且安装在所述过滤内筒(222)内腔的滚珠(223),以及开设在所述过滤内筒(222)顶部和底部中间位置的贯穿气孔(224),且安装在所述贯穿筒体外表面的螺旋线圈(225);

所述导风装置(24)包括:

轴柱(241),该轴柱(241)具有杆体,以及安装在所述杆体外表面中间位置的导流页板(242),且安装在所述轴柱(241)外表面且位于所述导流页板(242)正面和背面的磁铁块(243);

所述轴柱(241)两端与所述集成箱(1)连接,且所述导流页板(242)位于所述过滤装置(22)内腔;

所述净化装置(3)包括:

隔断板(31),该隔断板(31)具有方形板体,以及安装在所述方形板体顶部中间位置的防护垫环(32),且安装在所述方形板体位于所述防护垫环(32)两侧的导流气管(33),以及安装在所述导流气管(33)外表面的净化筒(34),净化筒(34)内部填充有过氧化物,且开设在所述净化筒(34)顶部中间位置的出气孔(35),以及安装在所述净化筒(34)内腔顶部位于所述出气孔(35)两侧的导流板(36);

所述导流气管(33)底端贯穿所述隔断板(31)并延伸至所述隔断板(31)底部,且所述净化筒(34)底部与所述防护垫环(32)连接。

2.根据权利要求1所述的一种轨道交通空气净化系统,其特征在于:轨道交通空气净化系统使用方法,包括以下步骤,步骤一:将过氧化物放在净化筒(34)内部,且高度不超过导流气管(33)顶端,并将导流气管(33)底端与过滤装置(22)连通;

步骤二:启动聚气装置(2)中的进气泵(25),将底部的空气进行抽吸,使其空气气流进入防护框(21)内腔;

步骤三:气流的流动带动导风装置(24)中的导流页板(242)转动,从而带动轴柱(241)和磁铁块(243)进行转动;

步骤四:磁铁块(243)的磁场线跟随磁铁块(243)进行转动,螺旋线圈(225)切割磁场线产生电流,进行设备的能源供给;

步骤五:螺旋线圈(225)内部电流流动,通过电流的涡流效应使得滚珠(223)自身加热;

步骤六:空气气流在导流页板(242)导向后垂直向下输送,并通过进气弧管(23)导向输送进入保护筒(221)内部,通过贯穿气孔(224)使得空气经过过滤内筒(222),利用滚珠(223)进行加热和过滤;

步骤七:加热后的空气通过导流气管(33)进入净化筒(34),通过导流板(36)的阻挡,使得气流先下后上进行流动,与过氧化物充分接触,完成净化,之后通过出气孔(35)排出。
