专利号: 2022100108580
申请人: 无锡市新兴建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

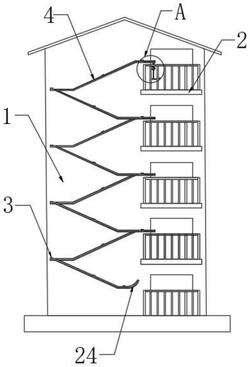

1.一种高层建筑消防逃生装置,包括建筑主体(1),所述建筑主体(1)的一侧侧壁固定连接有阳台(2),其特征在于,所述建筑主体(1)靠近阳台(2)的一侧侧壁固定连接有多个支杆(3),且支杆(3)的下表面固定连接有滑轨(4),所述滑轨(4)的一侧侧壁固定连接有多个导轨(5),且导轨(5)远离滑轨(4)的一端与阳台(2)上方设置,所述导轨(5)远离滑轨(4)的一端设置有吊滑组件;

所述吊滑组件包括座板(6),且座板(6)的上表面固定连接有竖杆(7),所述竖杆(7)远离座板(6)的一端固定连接有壳体(8),且壳体(8)内设置有防护组件(9),所述壳体(8)的上表面固定连接有连接杆(10),且连接杆(10)远离壳体(8)的一端固定连接有卡座(11),所述卡座(11)的内壁转动连接有转轴(12),且转轴(12)远离卡座(11)的一端固定连接有滚轴(13),所述卡座(11)的侧壁设置有减速组件(14)。

2.根据权利要求1所述的一种高层建筑消防逃生装置,其特征在于,所述防护组件(9)包括转杆(901),且转杆(901)与壳体(8)内壁转动连接,所述转杆(901)的外壁缠绕有防护带(902),且防护带(902)的一端与转杆(901)固定连接,所述防护带(902)远离转杆(901)的一端贯穿壳体(8)与壳体(8)外部设置,位于所述壳体(8)外部的防护带(902)一端固定连接有卡设组件。

3.根据权利要求2所述的一种高层建筑消防逃生装置,其特征在于,所述卡设组件包括插头(15),且插头(15)与防护带(902)固定连接,所述插头(15)内设置有弹簧(16),且弹簧(16)的两端均固定连接有挡块(17),所述挡块(17)远离弹簧(16)的一端固定连接有卡块(18),且卡块(18)远离挡块(17)的一端贯穿插头(15)与插头(15)外部设置,所述卡块(18)的一端为斜面设置,所述插头(15)的一侧侧壁滑动连接有压块(19),且压块(19)的一端贯穿插头(15)与插头(15)内部设置,位于所述插头(15)内部的压块(19)一端开设有梯形槽,所述卡块(18)的斜面与梯形槽匹配设置,所述壳体(8)的侧壁固定连接有卡头(20),且卡头(20)的内壁固定连接有卡槽(21)。

4.根据权利要求3所述的一种高层建筑消防逃生装置,其特征在于,位于所述插头(15)内部的压块(19)侧壁固定连接有挡座(22)。

5.根据权利要求2所述的一种高层建筑消防逃生装置,其特征在于,所述转杆(901)的外壁套设有发条(903),且发条(903)的一端与转杆(901)固定连接,所述发条(903)远离转杆(901)的一端与壳体(8)固定连接。

6.根据权利要求5所述的一种高层建筑消防逃生装置,其特征在于,所述转杆(901)的外壁套设有挡环(904),且挡环(904)的外壁与壳体(8)内壁固定连接。

7.根据权利要求5所述的一种高层建筑消防逃生装置,其特征在于,所述减速组件(14)包括螺纹杆(140),且螺纹杆(140)与卡座(11)螺纹连接,所述螺纹杆(140)远离卡座(11)的一端固定连接有第一锥台形块(141),且第一锥台形块(141)远离螺纹杆(140)的一端固定连接有把手(142),所述转轴(12)远离滚轴(13)的一端贯穿卡座(11)与卡座(11)外部设置,位于所述卡座(11)外部的转轴(12)一端固定连接有第二锥台形块(143),且第二锥台形块(143)与第一锥台形块(141)相抵。

8.根据权利要求7所述的一种高层建筑消防逃生装置,其特征在于,所述卡座(11)的内壁开设有让位槽,且让位槽的内壁滑动连接有滑环(23),所述滑环(23)的一侧侧壁与螺纹杆(140)固定连接。

9.根据权利要求1所述的一种高层建筑消防逃生装置,其特征在于,所述滑轨(4)的最低端固定连接有减速轨(24),且减速轨(24)为倾斜向上的轨道。

10.根据权利要求1所述的一种高层建筑消防逃生装置,其特征在于,所述建筑主体(1)的一侧侧壁通过合页转动连接有挡门(25)。
