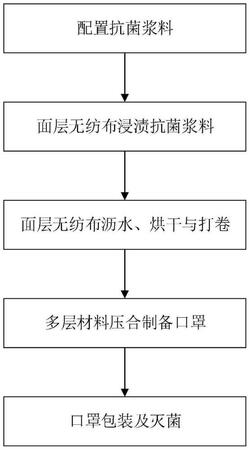

1.一种抗菌抗病毒口罩的制备方法，其特征在于，包括步骤：

S1，配置抗菌浆料；

S2，面层无纺布浸渍抗菌浆料；

S3，面层无纺布沥水、烘干与打卷；

S4，面层无纺布、中层隔离过滤层和内层材料压合制备口罩；

S5，口罩包装及灭菌；

所述步骤S1包括：按重量份，分别称取：100～150份纤维素溶液，1～5份抗菌剂，将抗菌剂均匀分散于所述纤维素溶液中后得抗菌浆料，备用；按重量份计，所述抗菌剂包括：改性电气石，20～50份；天然茶多酚，10～30份；其中，所述改性电气石的制备方法如下：T1，将高纯电气石磨碎至平均粒径＜1um；

T2，按重量份分别称取：3～10份上述步骤T1处理后的电气石、20～50份质量分数为80～90％的浓硫酸溶液、10～20份质量分数为30～40％的浓盐酸和50～100份去离子水，首先将所述浓硫酸溶液和浓盐酸置于反应容器中、混合配置成混合液，然后将电气石浸入混合液中3～10S后捞出、置于另一反应容器中，将所述去离子水与捞出后的电气石混合、并搅拌反应0.5～1h后，过滤，收集反应体系中的固体物质，得到多孔电气石；

T3，将步骤T2得到的多孔电气石置于50～100重量份去离子水中，清洗、过滤和干燥后，得到清洗后的多孔电气石；

T4，将上述步骤T3清洗后的多孔电气石、30～50重量份去离子水、2～5重量份质量浓度为0.01～0.2％的银离子溶液、0.5～2份重量份质量浓度为5～10％的钛盐溶液、0.2～0.5份木质素磺酸盐和0.1～0.3重量份脂肪酸多元醇酯聚氧乙烯醚置于反应容器中，在50～60℃下搅拌反应0.2～0.5h后过滤、洗涤、干燥得改性电气石；

所述步骤S5包括：

S51，将制作完成的口罩装入医用透析纸袋中，封口；

S52，首先沿口罩中鼻梁条的中垂线对折口罩，使口罩中位于鼻梁条的中垂线两侧的部分完全重合后，按压鼻梁条的弯折点1～3s，释放口罩，使其自然弯曲；

S53，将口罩装入灭菌装置中进行灭菌，所述灭菌装置包括：灭菌室(4)，其内设置容纳口罩的空间，所述灭菌室(4)呈管状结构，所述灭菌室(4)的轴向长度与横截面积之比为10～100。

2.根据权利要求1所述的制备方法，其特征在于，所述步骤S2包括：将面层无纺布放入所述步骤S1配置的抗菌浆料中浸泡2～5min、待抗菌浆料充分渗透并附着在面层无纺布上后，将面层无纺布捞出。

3.根据权利要求2所述的制备方法，其特征在于，所述步骤S3包括：S31，沥水：将浸渍有抗菌浆料的面层无纺布依次通过2～5道胶辊进行沥水；

S32，烘干：将沥水后的无纺布通入烘干机中进行烘干；

S33，打卷：将烘干后的无纺布通入打卷机中进行打卷后密封打包备用。

4.根据权利要求1所述的制备方法，其特征在于，所述灭菌装置还包括：第一文丘里管(2)，其具有第一负压口(201)，所述第一文丘里管(2)通过所述第一负压口(201)与所述灭菌室(4)的第一端(401)相连接，所述第一文丘里管(2)能够通过所述第一负压口(201)在所述灭菌室(4)的第一端(401)产生负压；

第二文丘里管(3)，其具有第二负压口(301)，所述第二文丘里管(3)通过所述第二负压口(301)与所述灭菌室(4)的第二端(402)相连接，所述第二文丘里管(3)能够通过所述第二负压口(301)在所述灭菌室(4)的第二端(402)产生负压；

所述灭菌室(4)能够通过所述第一文丘里管(2)和/或第二文丘里管(3)产生的负压将其内的物料排出或吸入外部的物料。

5.根据权利要求4所述的制备方法，其特征在于，所述灭菌装置还包括：环氧乙烷处理装置(6)，所述环氧乙烷处理装置(6)的进气管与所述灭菌室(4)连接，排气管与所述第二文丘里管(3)的第二负压口(301)连接；

所述环氧乙烷处理装置(6)内存储能够吸收和分解环氧乙烷的废气处理液，所述环氧乙烷处理装置(6)的进气管插入所述废气处理液的液面以下，所述环氧乙烷处理装置(6)的排气管位于所述废气处理液的液面以上。

6.一种口罩，其特征在于，所述口罩为上述权利要求1～5任一项所述的制备方法制备的口罩。
