专利号: 2022100136701
申请人: 台州市喜迪汽摩部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

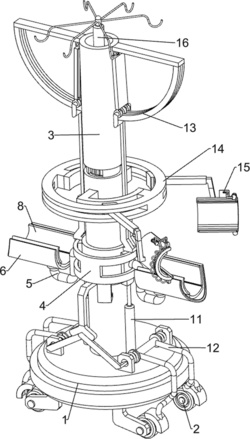

1.一种医疗护理用肢体承托架,包括有底座(1)、滚轮(2)、支撑柱(3)、第一连接架(4)、滑块(41)、第一连接杆(5)和托板(6),底座(1)底部的四个角均转动式地连接有滚轮(2),底座(1)顶部的中间连接有支撑柱(3),支撑柱(3)外壁的下部滑动式地连接有第一连接架(4),第一连接架(4)内壁的左右两侧均滑动式地连接有滑块(41),两个滑块(41)相互远离的一侧均连接有第一连接杆(5),两个第一连接杆(5)的顶部均转动式地连接有托板(6),其特征在于,还包括有第一弹簧(7)、夹紧板(8)、第二弹簧(9)、卡块(10)、升降机构(11)和限制机构(12),托板(6)内壁的前后两侧均连接有两个第一弹簧(7),同侧两个第一弹簧(7)的顶部之间连接有夹紧板(8),第一连接架(4)内部上侧沿周向等距滑动式地连接有至少五个卡块(10),卡块(10)与滑块(41)接触配合,卡块(10)与第一连接架(4)之间连接有第二弹簧(9),底座(1)的顶部连接有带动患肢上下运动的升降机构(11),底座(1)顶部的左右两侧连接有限制机构(12);

升降机构(11)包括有气缸(111)、托块(112)、下压杆(113)、固定筒(114)和第一连接块(115),底座(1)顶部中间的左右两侧均连接有气缸(111),气缸(111)的活塞杆上连接有托块(112),两个托块(112)相互靠近一侧的上部之间连接有固定筒(114),固定筒(114)套在支撑柱(3)的外壁,固定筒(114)与支撑柱(3)滑动配合,固定筒(114)外壁的前侧下部连接有下压杆(113),固定筒(114)外壁的前侧上部连接有第一连接块(115),第一连接块(115)与第一连接架(4)相连接;

限制机构(12)包括有第一固定块(121)、转杆(122)、扭簧(123)、第二连接杆(124)、接触块(125)和接触杆(126),底座(1)顶部的左右两侧均连接有两个第一固定块(121),同侧两个第一固定块(121)相互靠近的一侧之间转动式地连接有转杆(122),转杆(122)外壁的前后两侧与第一固定块(121)之间均连接有扭簧(123),两个转杆(122)外壁相互远离一侧的前后两侧均连接有第二连接杆(124),同侧的两个第二连接杆(124)底部均连接有接触块(125),接触块(125)与滚轮(2)接触配合,两个转杆(122)的前侧均连接有接触杆(126),两个接触杆(126)与下压杆(113)接触配合;

还包括有开合机构(13),开合机构(13)包括有第一固定杆(131)、滑轨(132)、第一固定板(133)、照明灯(134)、第二连接架(135)和第三连接杆(136),固定筒(114)顶部的左右两侧均连接有第一固定杆(131),支撑柱(3)外壁顶部的左右两侧均连接有第一固定板(133),两个第一固定板(133)底部相互远离的一侧与支撑柱(3)之间均连接有滑轨(132),两个第一固定板(133)底部相互靠近的一侧均铰接式地连接有照明灯(134),照明灯(134)的下部连接有第二连接架(135),第二连接架(135)与滑轨(132)滑动配合,第二连接架(135)的上部中间与第一固定杆(131)的上部中间铰接式地连接有第三连接杆(136);

还包括有固定机构(14),固定机构(14)包括有第二固定杆(141)、第一固定环(142)、第一滑动杆(143)、第二滑动杆(144)、第四连接杆(145)、磁吸板(146)和海绵垫(147),支撑柱(3)外壁上部的前后两侧均连接有第二固定杆(141),两个第二固定杆(141)相互远离的一侧之间连接有第一固定环(142),第一固定环(142)内部右侧的前后两侧均滑动式地连接有第一滑动杆(143),两个第一滑动杆(143)的内部均滑动式地连接有第二滑动杆(144),两个第二滑动杆(144)的底部均转动式地连接有第四连接杆(145),两个第四连接杆(145)相互靠近的一侧均连接有磁吸板(146),两个磁吸板(146)相互靠近的一侧均连接有海绵垫(147);

还包括有辅助机构(15),辅助机构(15)包括有挡板(151)、第二连接块(152)、第二固定块(153)、第三弹簧(154)、第二固定板(155)、卡杆(156)和第四弹簧(157),两个磁吸板(146)的内部均滑动式地连接有挡板(151),挡板(151)外壁的上部连接有第二连接块(152),磁吸板(146)外壁的下部连接有第二固定块(153),第二固定块(153)与第二连接块(152)之间连接有第三弹簧(154),磁吸板(146)外壁的上部连接有第二固定板(155),第二固定板(155)的上部滑动式地连接有卡杆(156),卡杆(156)与第二连接块(152)接触配合,卡杆(156)与同侧的第二固定板(155)之间均连接有第四弹簧(157)。

2.根据权利要求1所述的一种医疗护理用肢体承托架,其特征在于,还包括有输液机构(16),输液机构(16)包括有螺杆(161)、挂钩(162)、第二固定环(163)、螺母(164)和旋钮(165),支撑柱(3)内滑动式地连接有螺杆(161),螺杆(161)的顶部连接有挂钩(162),支撑柱(3)内部的中部连接有两个第二固定环(163),螺杆(161)外壁的中部通过螺纹的方式连接有螺母(164),螺母(164)的外壁连接有旋钮(165),旋钮(165)位于上下两个第二固定环(163)之间,旋钮(165)与第二固定环(163)滑动配合。

3.根据权利要求1所述的一种医疗护理用肢体承托架,其特征在于,磁吸板(146)呈圆弧状。
